TCP监控面临的挑战

大量实际业务属于请求-响应的通信模式，比如数据库、Web应用等。对这些应用而言，端到端的连接数据是重要的监控指标。尤其对云上用户而言，其感知到的云应用的延迟是终端的延迟，也就是整个网络路径上的延迟。理想情况下，要求统计到路径上每个节点处理延迟以及网络上所有延迟的总和，以准确识别网络异常，定位网络问题。

然而，传统的TCP监控方法存在一定局限性，难以应对云场景大规模网络下，端到端TCP常态化监控的需要。

采集到的信息有限：传统TCP监控工具往往仅提供连接粒度的信息，故只能感知到连接整体状态，比如收发数据量、RTT、拥塞窗口等，难以获取请求粒度的监控信息；

引入较高的额外性能负载：抓包是另一种常用的网络监控方式，虽然该方式能够获取到相当多的信息，但是运行时引入较大开销，应用中更多作为调试手段，而不能满足常态化监控的要求；

对用户业务逻辑有侵入：有一类跟踪方式，入侵式地在业务代码中添加埋点，记录各个节点状态信息，通过汇总分析，获取各阶段耗时等信息。但是这种方式依赖业务逻辑适配，实用性不足。

现有的TCP监控工具主要有：

netstat：可显示各种网络信息，包括网络连接、路由表、接口统计信息、连接信息等。对TCP层，能够显示连接状态、收发队列数据，统计丢包数量与原因等。仅采集到连接粒度的信息。

ss：是一个用于查看网络套接字状态的工具，可以获取到多种TCP连接的信息。包括四元组、连接状态、窗口大小、重传信息等。与netstat类似，也仅针对连接粒度。

tcpdump：是一种数据包分析工具，能够抓取网络数据包，采集数据包的收发时间戳信息与数据包内容。该方式会引入较大的性能开销。

socket timestamp：能够在监控TCP socket的收发包时间戳，配合应用侧采集时间，能够获取到整个通信路径上的延迟。该方式需要用户修改业务逻辑适配。

基于eBPF的TCP全链路监控技术

为了克服了传统TCP监控方式的缺陷，龙蜥社区基于eBPF开发实现了一种低开销、可常态化的请求-响应模式的 TCP 时延监控工具tcprt，tcprt能够在TCP层，面向链路、TCP连接、应用进行实时监控，为故障诊断、性能优化提供分析依据。在Web服务、MySQL数据库服务等场景中具有应用价值。

tcprt基于eBPF的tracepoint和sockops机制实现，通过对TCP连接收发包状态的跟踪，监控应用的“请求”与“响应”处理状态，并采集相关的网络参数，包括请求在协议栈中接收的时间，及服务进程处理过程中的耗时等数据信息。最终以日志形式传递到用户空间。

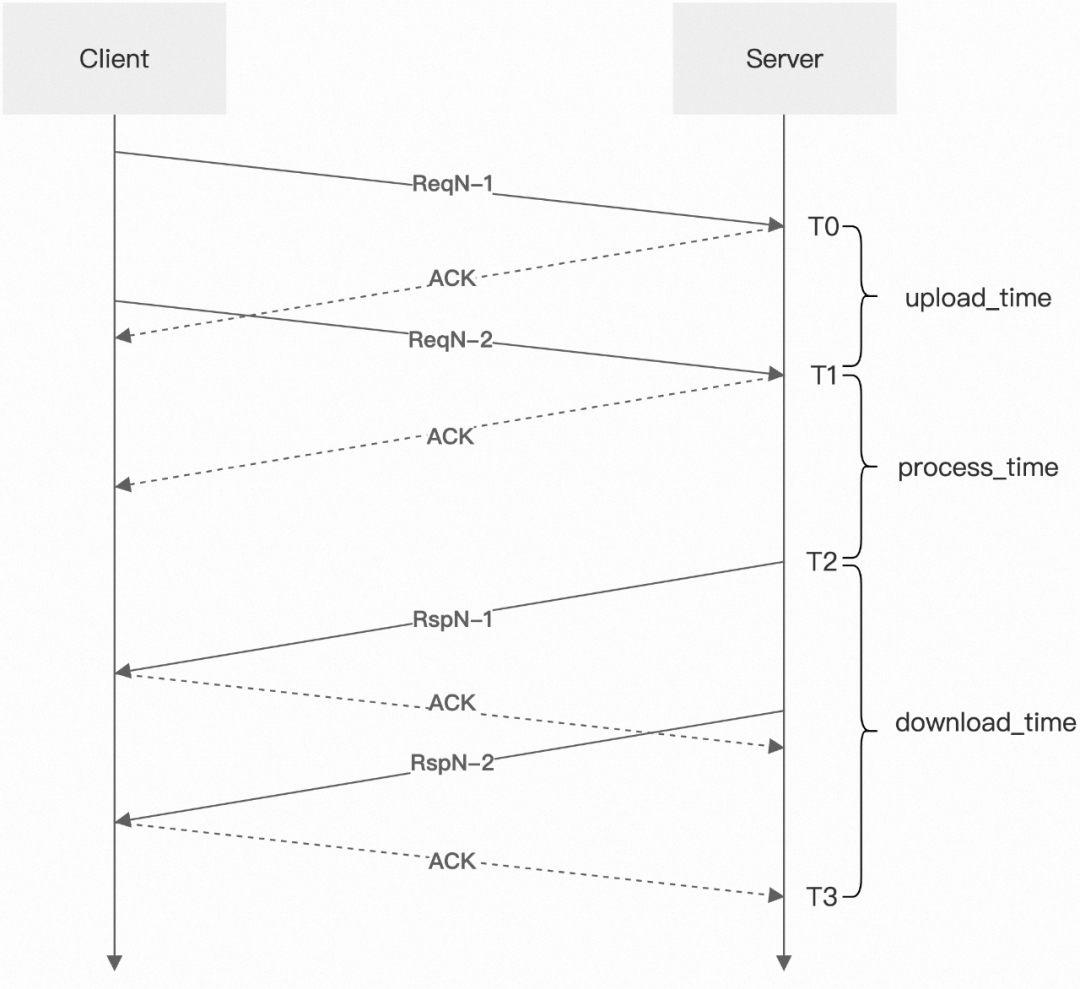

图：tcprt信息采集示意图

上图展示了tcprt划分业务流量的各个阶段。客户端（Client）向服务端（Server）发送的第N个请求（request）表示为ReqN。该请求由ReqN-1和ReqN-2两个数据包组成。服务端收到第一个包的时间被记录为T0，第二个包的时间被记录为T1。服务端收到请求后进行处理，完成处理后会向客户端发送两个响应的数据包RspN-1和RspN-2，服务端发送第一个包的时间被记录为T2。客户端收到响应包后会发送确认信息ACK给服务器，服务端收到最后一个ACK的时间被记录为T3。

tcprt基于以上的时间点的记录，可以采集到以下信息：

（1）upload_time：用户请求上传所使用的时间；

（2）process_time：服务端的处理时间。服务端从收到最后一个请求的数据包开始，到服务端向客户端开始发送响应的数据包为止，这段时间为服务端的处理时间；

（3）download_time：数据下载时间。从服务端开始向客户端发送响应的数据包开始，到服务端收到客户端最后一个ACK为止，这段时间为数据下载时间。对于下载比较大的数据响应，该信息的获取较为重要。此外，tcprt还收集请求处理过程中的TCP连接RTT、乱序、数据量等信息。

tcprt通过命令行，提供开关功能，并提供配置文件以便用户配置过滤条件。配置文件位于/etc/tcprt-bpf/tcprt.yaml，允许配置过滤端口或端口范围。tcprt启动后，会将监控结果以debugfs的方式输出到/sys/kernel/debug/tcp-rt路径下的rt-network-log*为名称的文件中。文件名称的后缀为CPU内核的序号。

tcprt将一对请求-响应视作一个TASK，其提供的监控信息主要包括：

• TASK开始时间，开始时间的秒部分；

• TASK开始时间，开始时间的微秒部分；

• TCP连接的对端IP地址；

• TCP连接的对端端口；

• TCP连接的本地IP地址；

• TCP连接的本地端口；

• TASK发送的数据量，单位：Byte；

• TASK总耗时。即第一个请求segment到达与最后一个响应的segment被ack之间的时间间隔，单位：μs；

• TASK最小的TCP RTT（Round Trip Time），单位：μs；

• TASK重传发送的TCP报文段（TCP segment）数量；

• TASK序号，TCP建立后的第一个TASK序号为1；

• TASK服务延时，即最后一个请求的segment到达与第一个响应的segment发送之间的时间间隔，单位：μs；

• TASK上送延时。即第一个请求segment到达与最后一个请求segment到达之间的时间间隔，单位：μs；

• TASK接收的数据量，单位：Byte；

• TASK过程是否发生接收乱序，参数值说明：1表示发生；0表示没有发生；

• TASK过程中TCP使用的最大报文长度（MSS），单位：Byte。

tcprt 工具已开源到Anolis社区，支持在 Anolis OS内核版本5.10-17及以上版本的系统中安装使用，实现对TCP连接状态的精细化监控。

代码仓库地址：https://gitee.com/anolis/tcprt

白皮书：https://openanolis.cn/assets/static/eBPF_technical_practice_v2.pdf
