故障现象

机器风扇转速过高,达到7000多转,甚至更高。

故障原因

问题定位是因为内存没有按照正确的槽位顺序安装,DIMM JC温度无法读取,BMC认为温度无法获取而做的异常处理(把风扇转速调高),此现象并非硬件故障.

应对策略

将内存按照正常的次序调整槽位即可。

附:机型主板示意图和内存槽位顺序说明:

  1. 主板示意图:

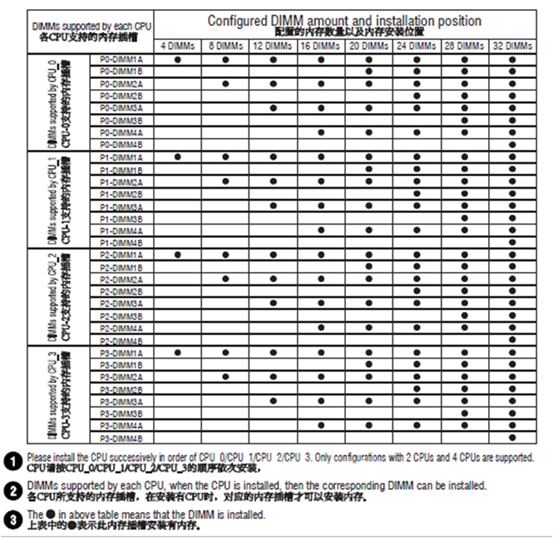

2、内存槽位安装顺序说明

1)安装内存前,必须先确定内存通道被支持的对应处理器已安装。且同一台机器只能使用相同型号的内存。

2)每个CPU支持的内存槽位顺序:
CPU_0支持内存安装顺序:P0_DIMM1A/P0_DIMM2A/P0_DIMM3A/P0_DIMM4A/P0_DIMM1B/P0_DIMM2B/P0_DIMM3B/P0_DIMM4B
CPU_1支持内存安装顺序:P1_DIMM1A/P1_DIMM2AP1_DIMM3A/P1_DIMM4A/P1_DIMM1B/P1_DIMM2B/P1_DIMM3B/P1_DIMM4B
CPU_2支持内存安装顺序:P2_DIMM1A/P2_DIMM2A/P2_DIMM3A/P2_DIMM4A/P2_DIMM1B/P2_DIMM2B/P2_DIMM3B/P2_DIMM4B
CPU_3支持内存安装顺序:P3_DIMM1A/P3_DIMM2A/P3_DIMM3A/P3_DIMM4A/P3_DIMM1B/P3_DIMM2B/P3_DIMM3B/P3_DIMM4B

3)具体的内存安装组合原则如下:
A、如果系统只配置1个处理器(即CPU0),则可按P0_DIMM1A/P0_DIMM2A/P0_DIMM3A/P0_DIMM4A/P0_DIMM1B/P0_DIMM2B/P0_DIMM3B/P0_DIMM4B的顺序安装1~8条内存。
B、如果系统配置多个处理器,则优先按照平均分布安装原则安装到每个处理器支持的插槽中,剩余的内存再安装到其他
C、如果系统配置多个处理器,且内存数量为奇数,则在优先按照平均分布安装原则安装到每个处理器支持的插槽中后,将剩余的内存平均分配到其他CPU所支持的内存插槽中。
