一、RAID卡阵列配置

1.1 查看Raid状态

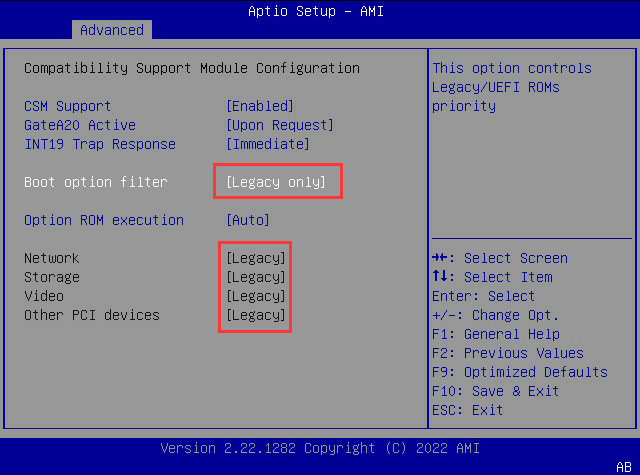

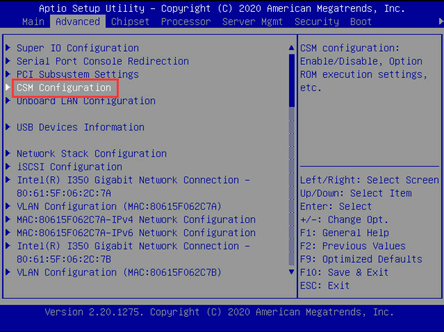

先进BIOS中【Advanced】—【CSM Configuration】。

确保红色方框中的配置全都是legacy模式。

在开机自检界面找到阵列卡信息,按CTRL+M进入。

在存储控制卡配置界面,按方向键选择目标逻辑盘即可

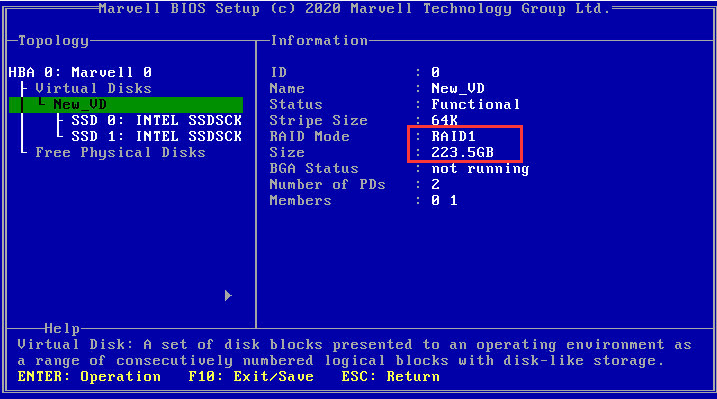

可以看到目前阵列信息,如下图所示

1.2 删除Raid阵列

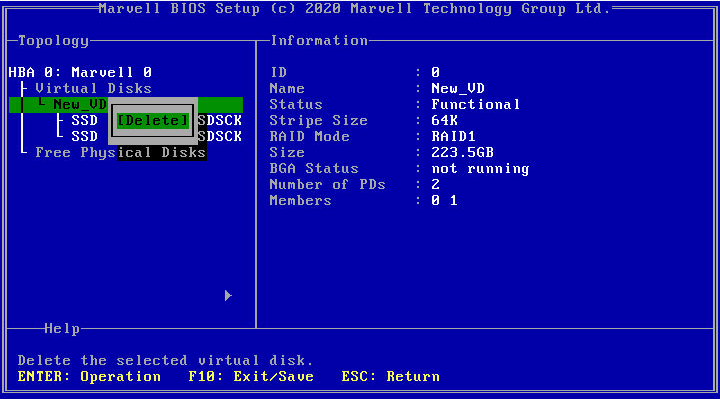

在存储控制卡配置界面选择逻辑盘,按Enter 后,选择Delete

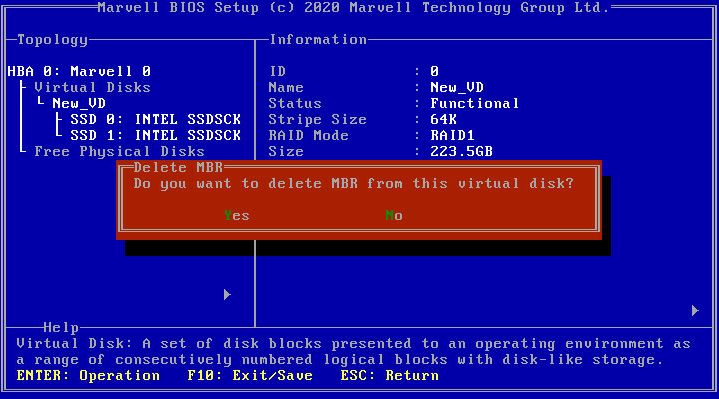

逻辑磁盘管理界面,在弹出警告窗口后,均点击Y,删除逻辑盘

(注意是按键盘的Y字母)



1.3 Raid1的配置

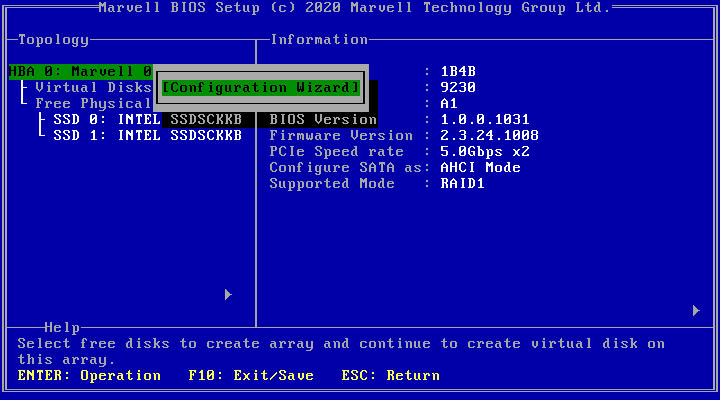

在存储控制卡配置界面选择HBA 0: Marvell 0,按Enter,选择

Configuration Wizard。

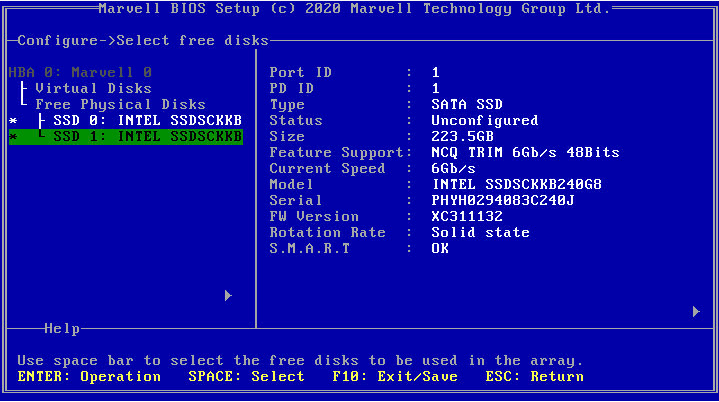

按Space 选中两块成员,选择Enter

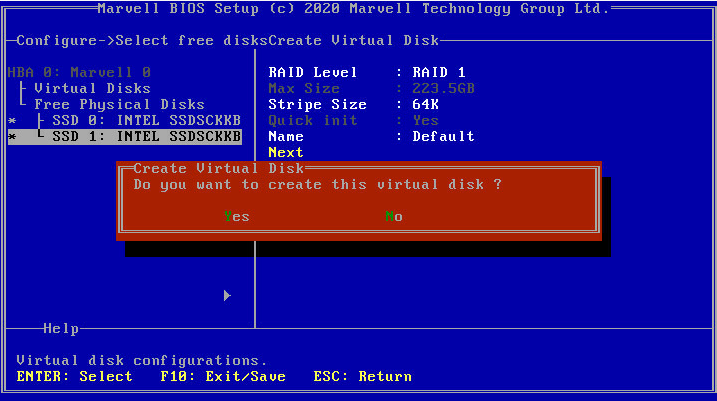

设置RAID 相关信息后,点击Next,弹出警告窗口后,点击Y

RAID 创建完成。



1.4 JBOD的配置

不做raid1时,默认直通。


二、常见问题的故障恢复

2.1单盘掉线处理步骤

在raid1中,单盘掉线后raid会变为degraded(降级)状态,数据仍可正常读写,更换硬盘后,会自动触发重建。

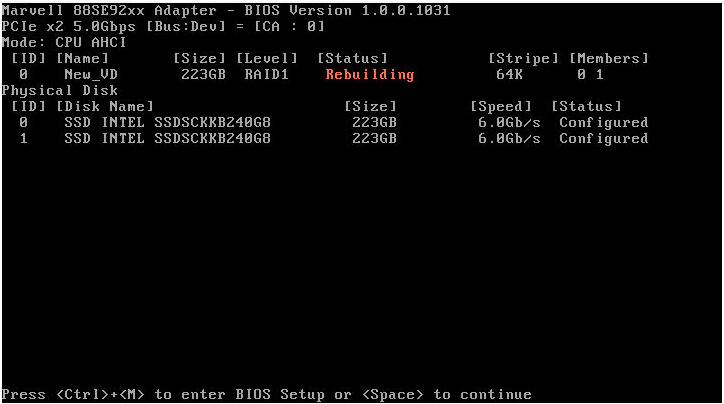

自检界面能看到重建中

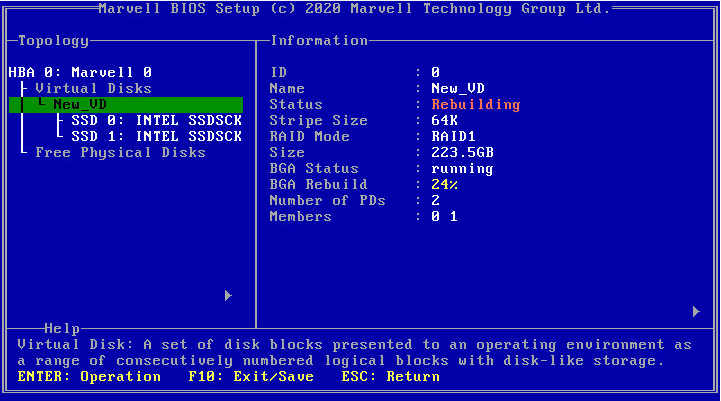

按CTRL+M进入raid卡配置界面后,上下键切换至逻辑阵列的选项能看到重建进度。
