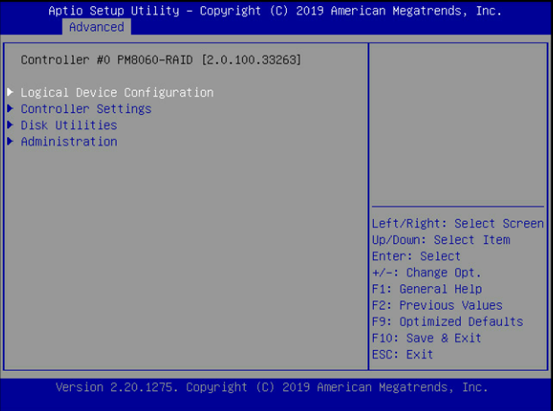

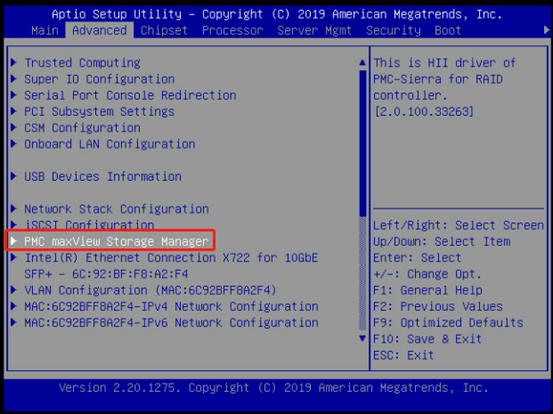

一、登陆管理界面

二、创建RAID 0

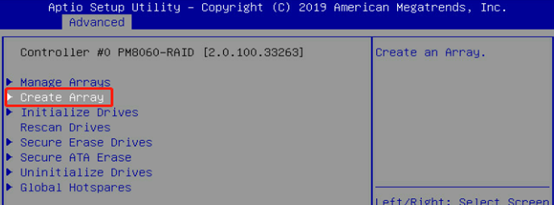

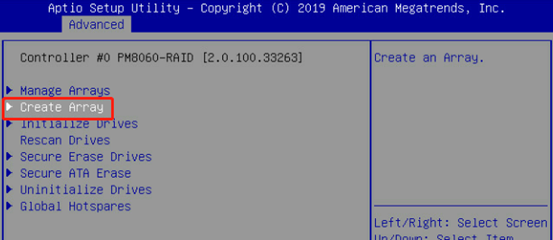

1.Create array

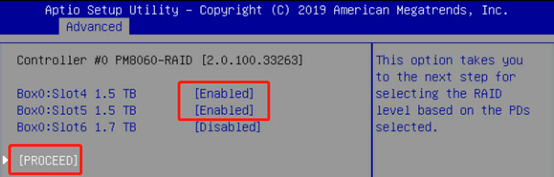

选择硬盘

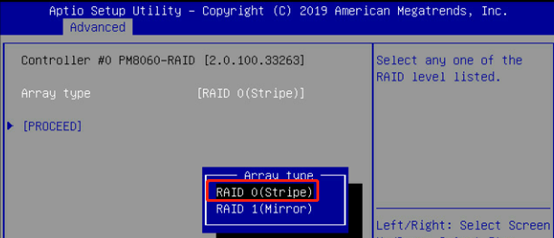

选择RAID级别:

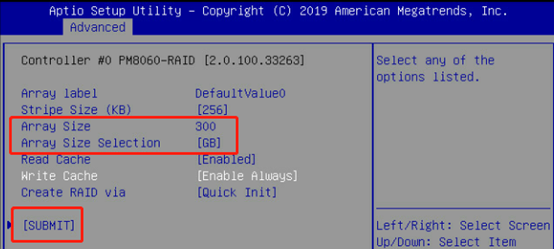

设置条带值、大小等参数:

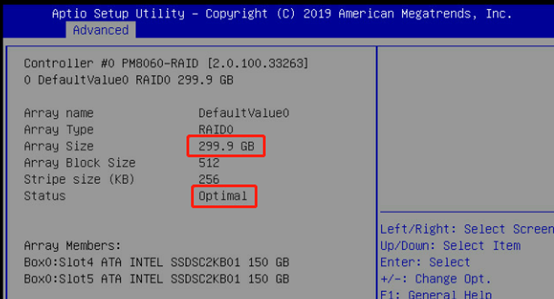

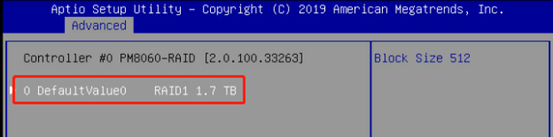

配置完成后查询RAID状态:

三、创建RAID 1

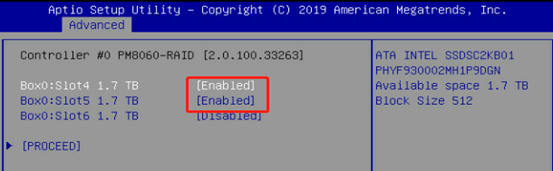

1.Create array

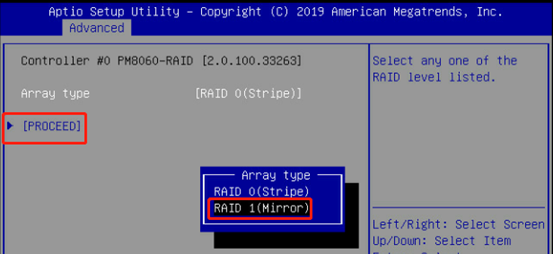

选择RAID级别

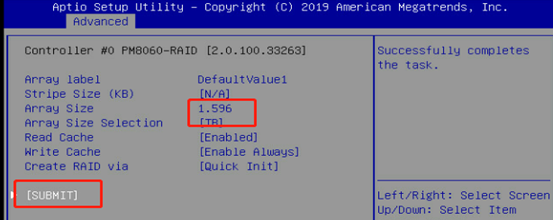

选择RAID参数:条带值、大小、单位、读写模式、初始化类型等

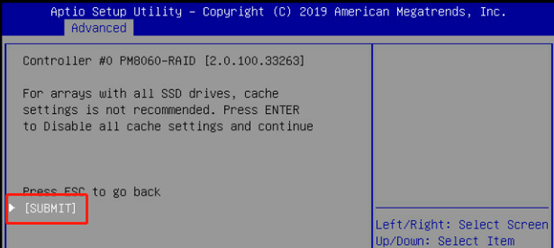

SUNMIT

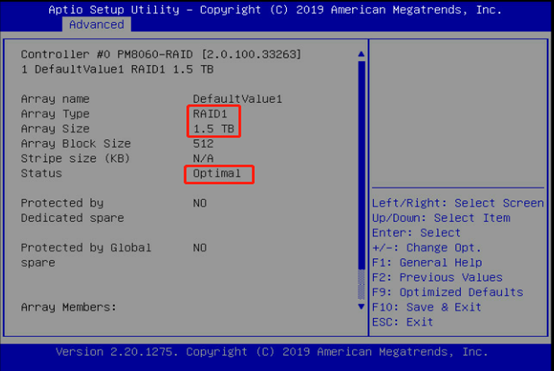

配置完成后查询RAID状态:

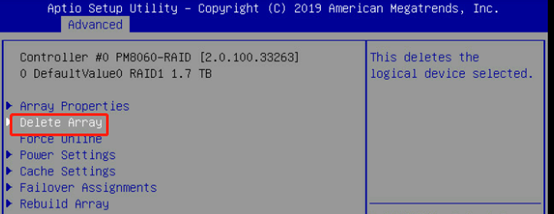

删除阵列:

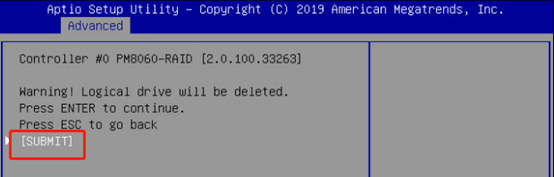

Submit

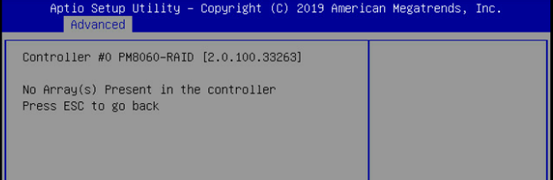

删除完成后检查:

四、创建RAID 5

Create array

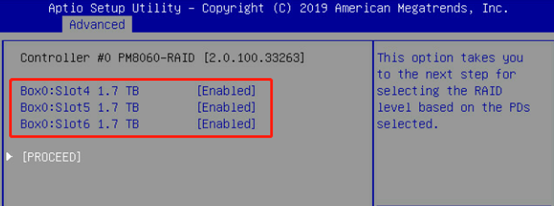

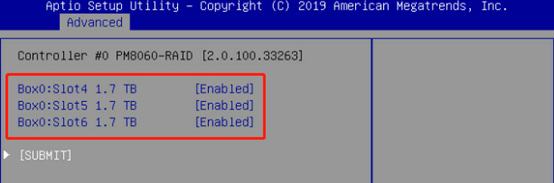

选择成员盘

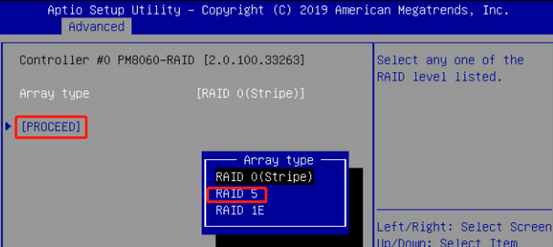

选择阵列等级:

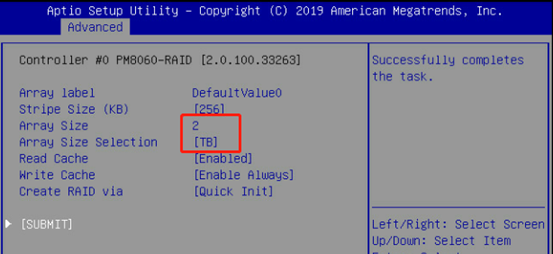

配置阵列参数:名称、大小、单位、条带值、读写模式、初始化模式等:

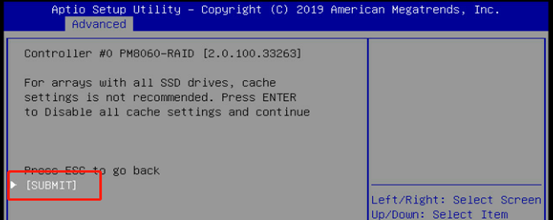

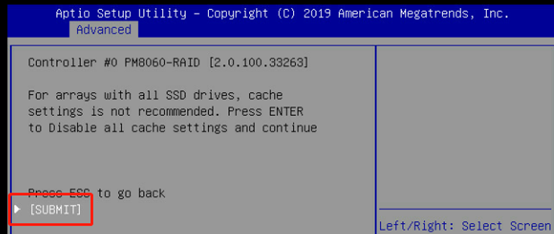

Submit

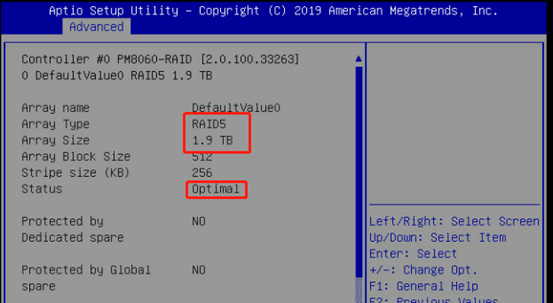

配置完成后检查RAID状态

五、配置热备盘

配置独立热备

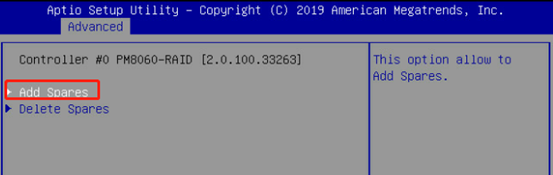

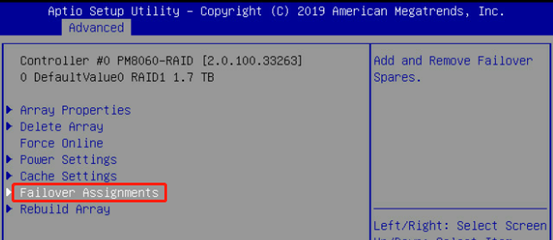

增加热备盘:

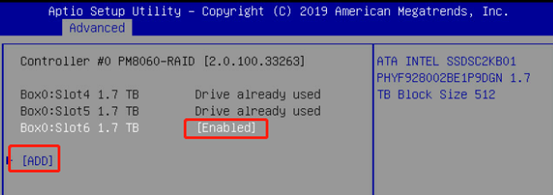

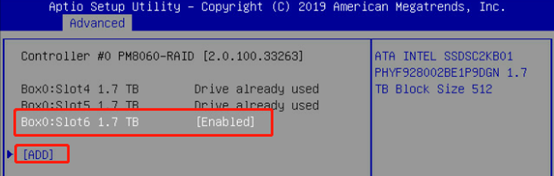

选择要作为该RAID独立热备盘的磁盘

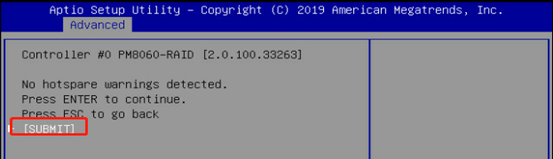

SUBMIT

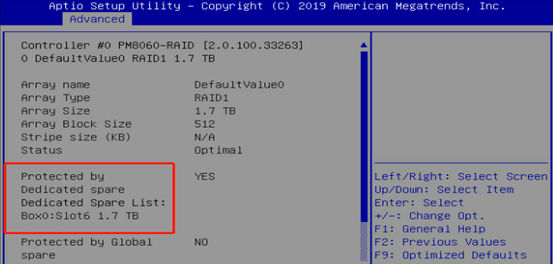

配置完成后检查配置结果:

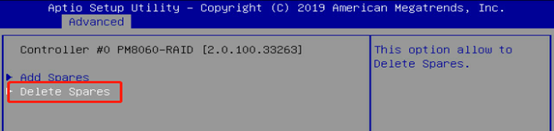

删除独立热备的话,相同步骤,选择delete

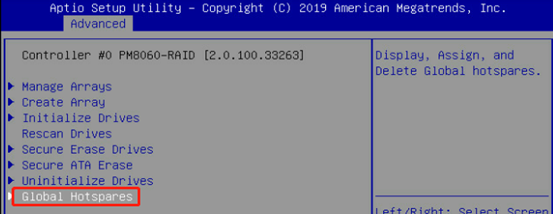

配置全局热备:

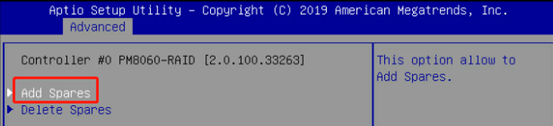

Add spares

选择要用来配置全局热备的磁盘。

Submit

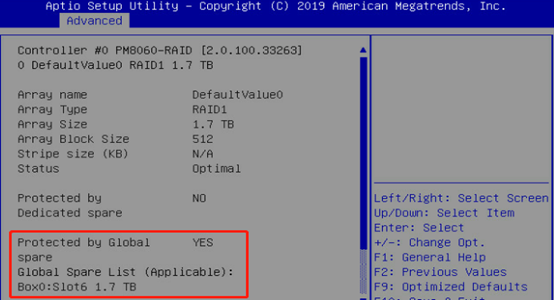

配置完成后检查配置结果

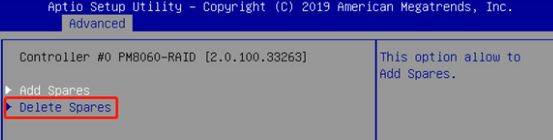

删除全局热备:步骤和增加一致,此处选delete

六、配置JBOD


1配置JBOD

选择需要设置JBOD的磁盘

SUBMIT

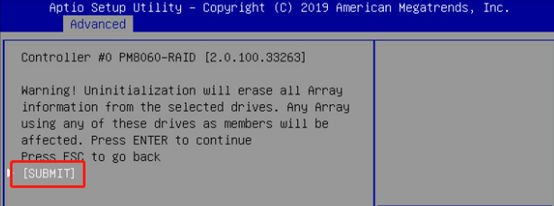

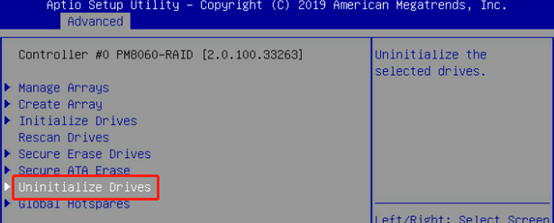

注意:配置JBOD模式的磁盘需要再做raid模式,需要先初始化磁盘。

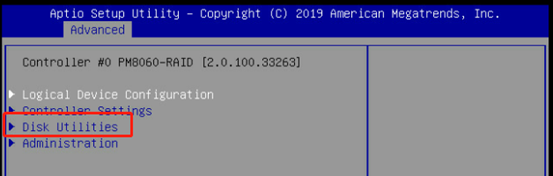

七、定位磁盘

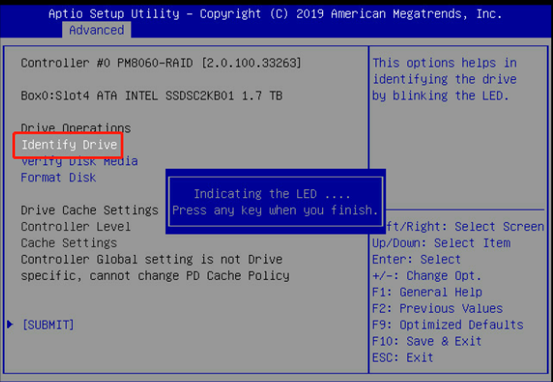

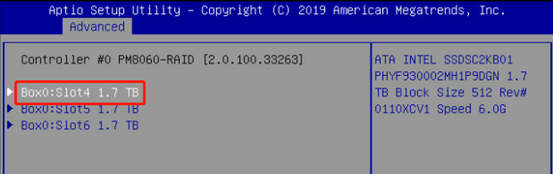

选择需要定位的磁盘

开始定位。现场磁盘蓝灯常亮,按任意键结束磁盘定位

八、硬盘掉线

重要提示:服务器通过Raid技术可以有效增强数据的安全性,但是不代表做了Raid就永远不会出问题,所以数据还是要经常备份的!
