9560 RAID卡在两路机器UEFI模式下配置步骤

一RAID卡信息查看以及相关设置

1.1开机进入到BIOS的RAID界面

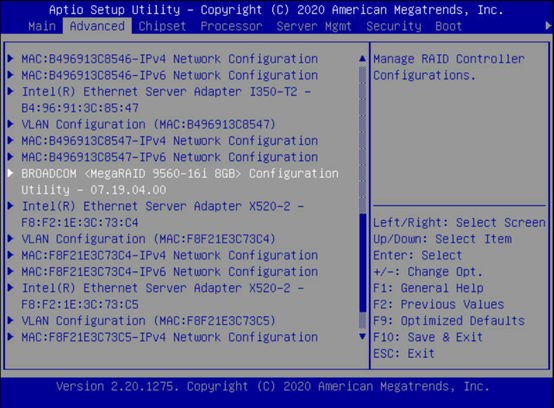

开机在LOGO处按”Delete”键进入到BIOS操作界面，选择”Advanced”选项，如下图：

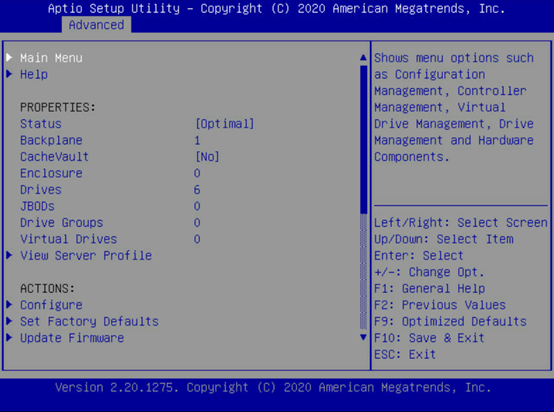

选择”BROADCOM MegaRAID … “，进入到RAID配置界面，如下图：

在开始界面中需要关注的参数

Set Factory Defaults：设置恢复出厂设置

Silence Alarm ：取消RAID卡本次报警声音

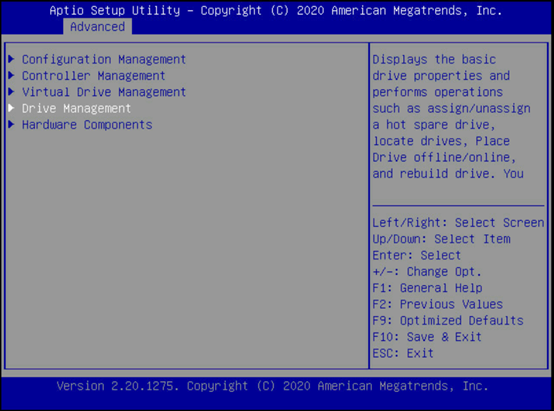

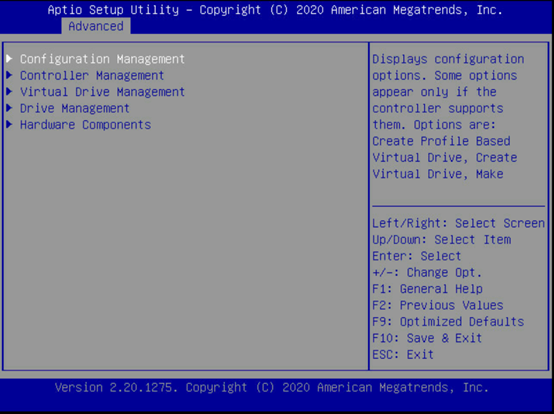

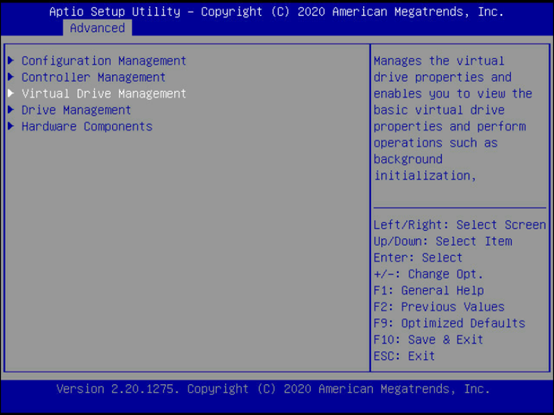

选”Main Menu”进入主界面菜单，如下图：

1.2 Controller Management查看RAID卡的产品信息

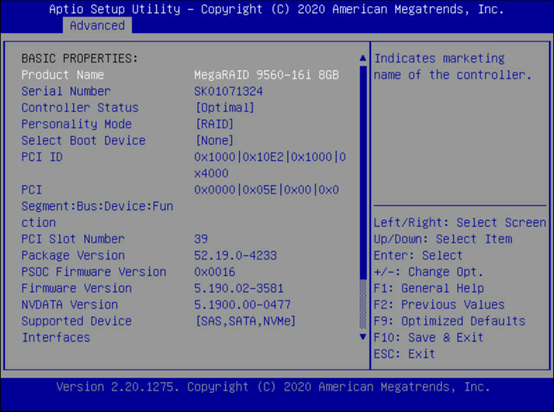

选择”Controller Management”查看RAID卡的产品信息，如下图：

Product Name ：RAID卡名称

Controller Status ：RAID卡当前状态（Optimal为正常状态）

Select Boot Device：设置哪个虚拟卷为开机启动项/设置哪个虚拟卷为系统盘

Firmware Version：固件版本

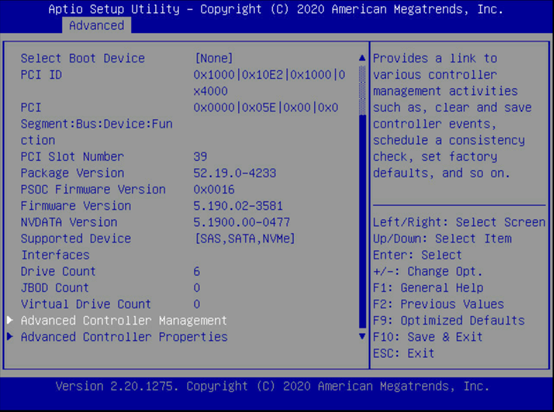

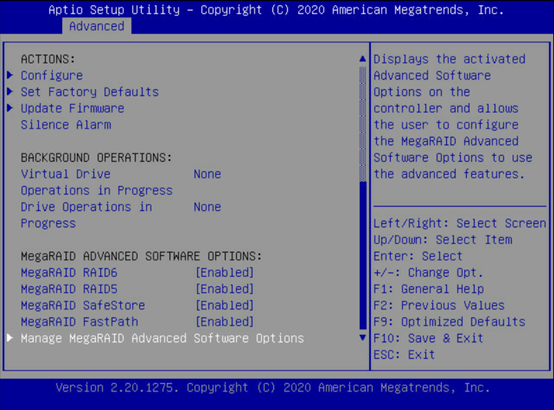

选择”Advanced Controller Management”进入如下页面：

Set Factory Defaults：设置还原出厂设置

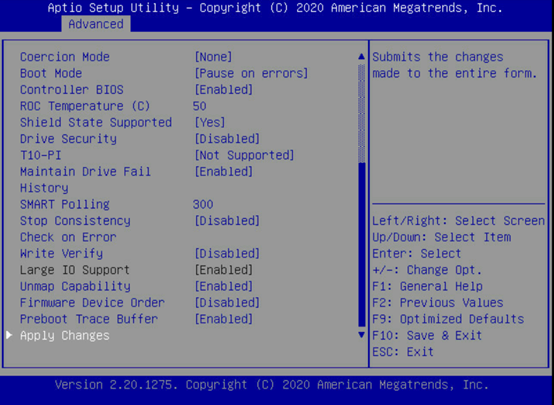

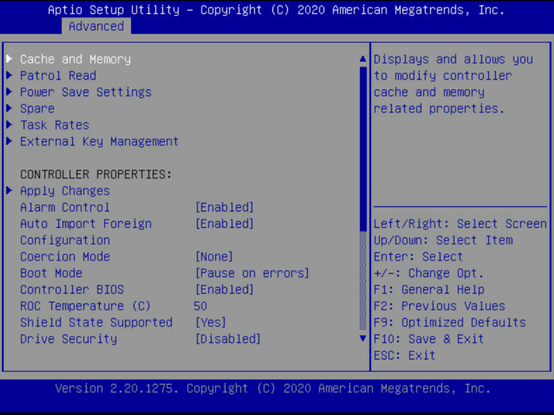

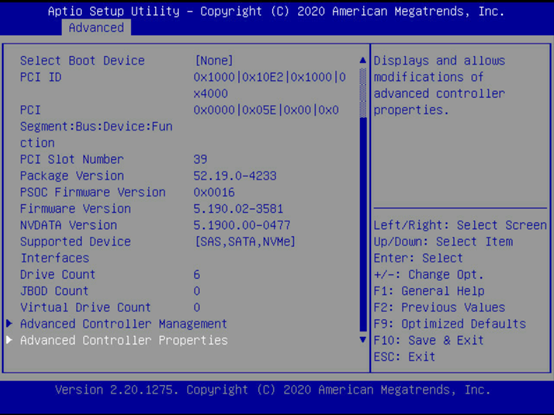

选择”Advanced Controller Properties”,进入如下页面：

Alarm Control：设置RAID卡的蜂鸣器disable（失效）、enable（生效）以及silence（本次失效，消除本次报警）

Boot Mode：Stop on errors自检出现错误停止/Pause on errors 自检出现错误暂停/Ignore on errors 自检出现错误忽略/Safe mode on errors 自检出现错误进入安全模式

ROC Temperature（C）：RAID卡的ROC芯片温度

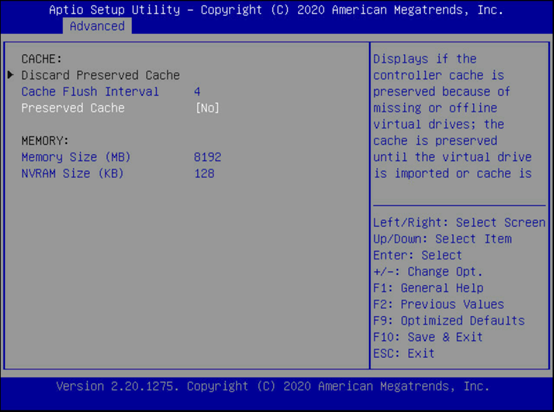

在”Advanced Controller Properties”-“Cache and Memory”中查看RAID卡的缓存大小和NVRAM的大小，如下图：

Memory Size（MB）：RAID卡缓存的大小

NVRAM Size（KB）：用于记录RAID卡RAID信息

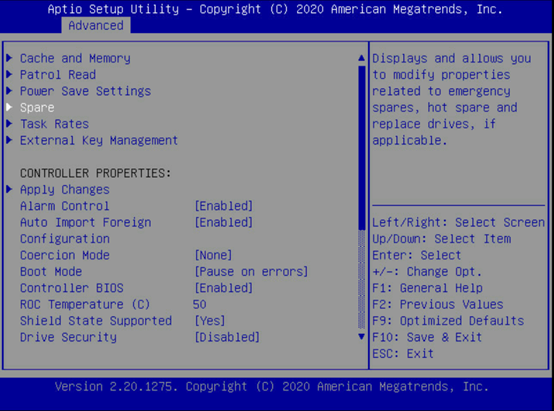

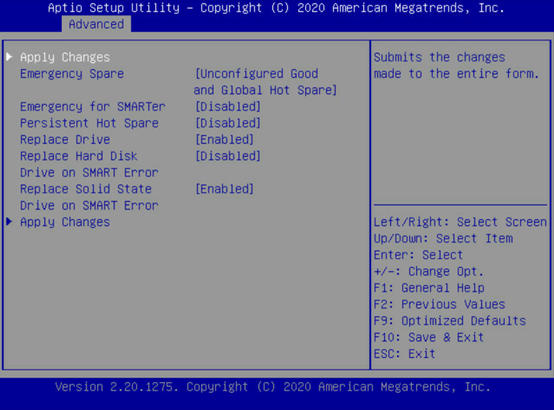

在”Advanced Controller Properties”-“Spare”页面，设置Emergency Spare紧急热备的配置，设置为”Unconfigured Good and Global Hotspare”时逻辑卷中有硬盘故障的时候，UG状态的磁盘和GHS状态的磁盘会自动进行Rebuild操作。

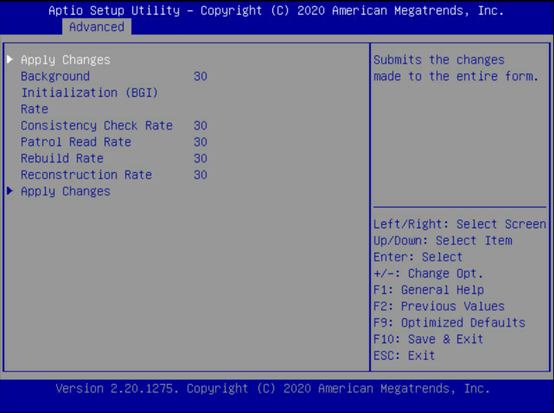

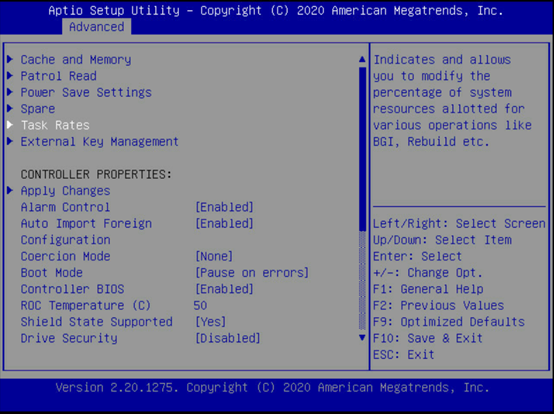

在”Advanced Controller Properties”进入Task Rates页面，如下图：

BGI Rate（Background Initialization Rate）:后台初始化进程占用RAID卡IOP芯片的性能最大百分比

CC Rate（Consistency Check Rate）：数据一致性校验进程占用RAID卡IOP芯片的性能最大百分比

Rebuild Rate：后台Rebuild进程占用RAID卡IOP芯片的性能最大的百分比

Recon. Rate(Reconstruction Rate):强制上线重新构建RAID信息进程占用RAID卡IOP芯片的性能最大百分比

 二Drive Management物理磁盘管理

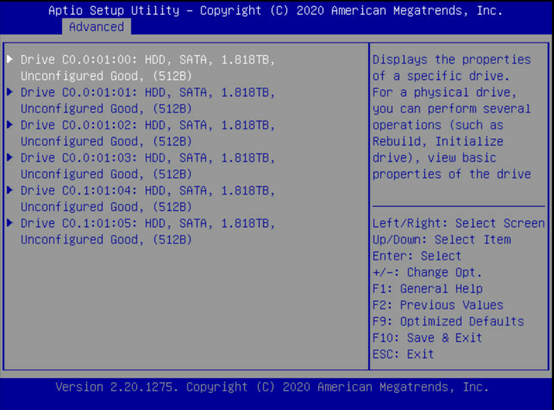

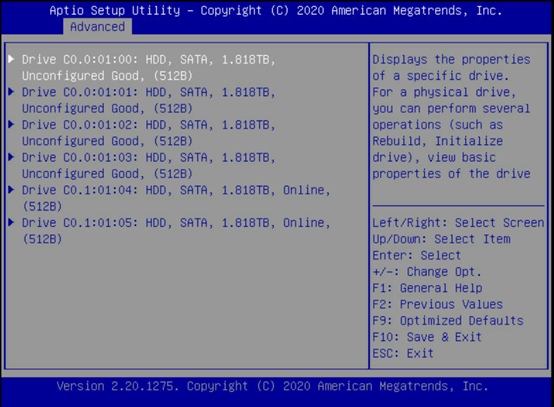

在”Drive Management”页面中显示所有识别到的硬盘信息，如下图：

硬盘的状态

UG-Unconfigured Good：RAID卡能识别的未配置RAID信息的硬盘

UB-Unconfigured Bad ：RAID卡能识别的但是需要进行初始化的硬盘Initialize Drive

Online ：配置好RAID信息的在线的磁盘

Hotspare： 全局热备盘/指定热备盘

Foreign：包含已配置RADI信息的磁盘

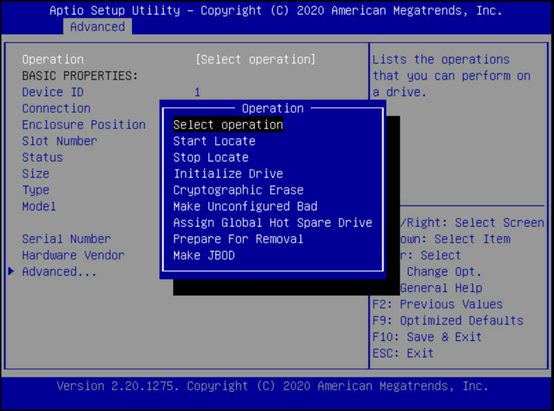

选在需要操作的硬盘，按回车键进入到操作界面，在”Operation”按回车，如下图：

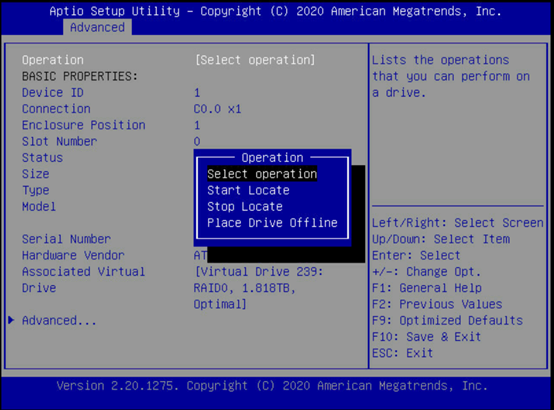

已经配置阵列并且状态是online状态的盘是如下操作界面：

没有配置阵列并且状态是UG状态的盘是如下操作界面：

Start Locate/Stop Locate:开启/关闭硬盘定位灯

Initialize Drive：硬盘必须进行初始化才能用来配置RAID

三 Configuration Management配置RAID界面

3.1 配置RAID5

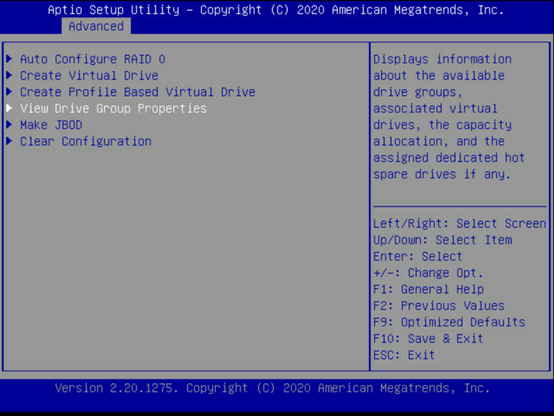

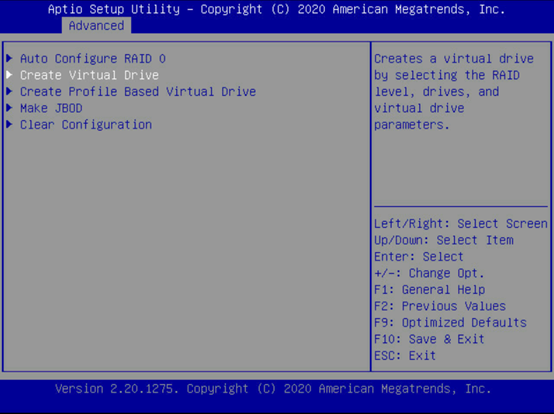

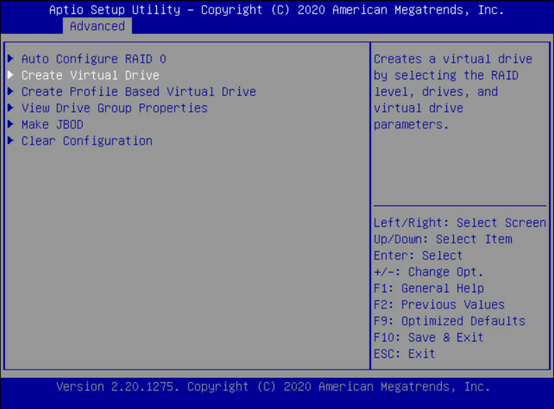

进入”Configuration Management”页面，选择”Create Virtual Drive”，如下图：

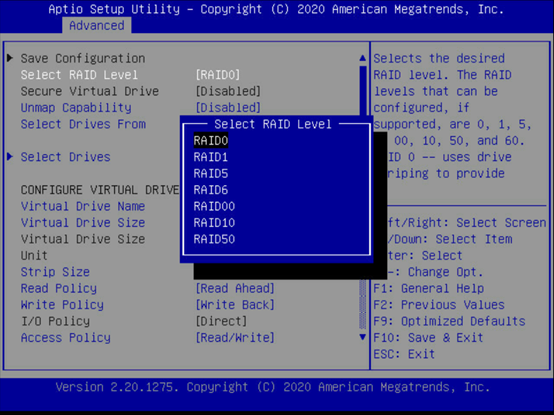

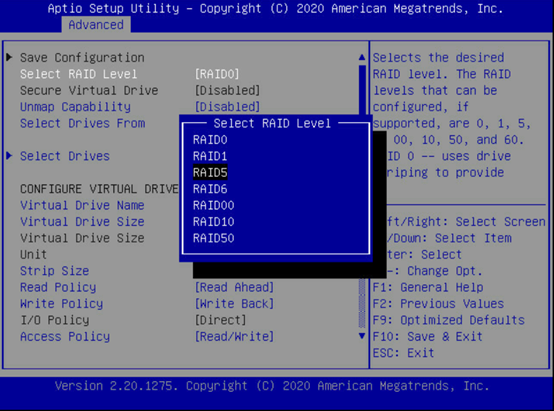

选择RAID5

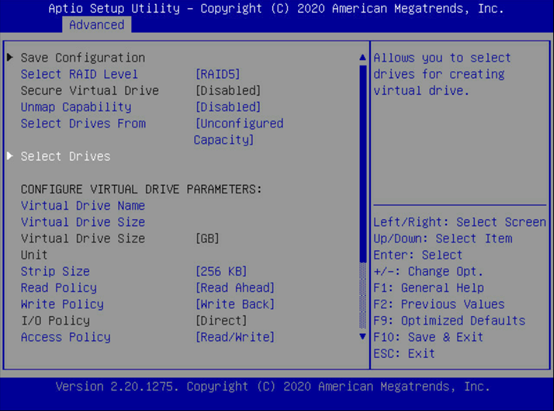

RAID配置页面中

Select RAID Level:RAID5

Select Drives From:新建RAID逻辑卷需要选择”Unconfigured Capacity”

已建RAID逻辑卷增加新卷组需要选择”Free Capacity”

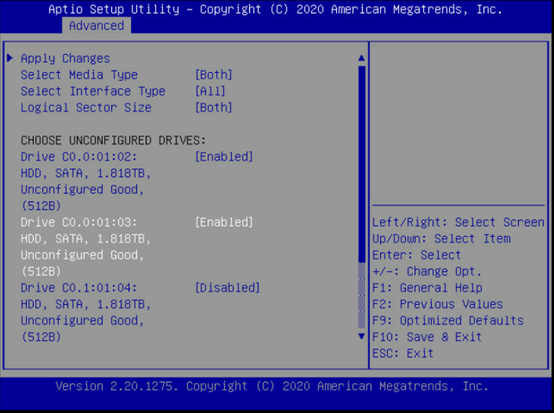

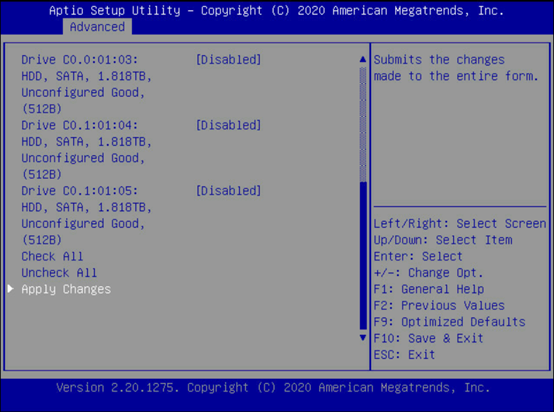

Select Drives：选择物理磁盘

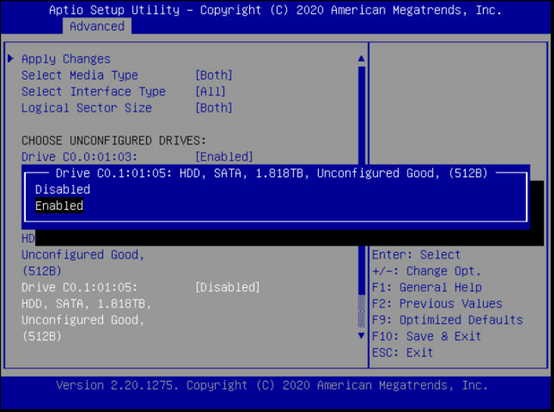

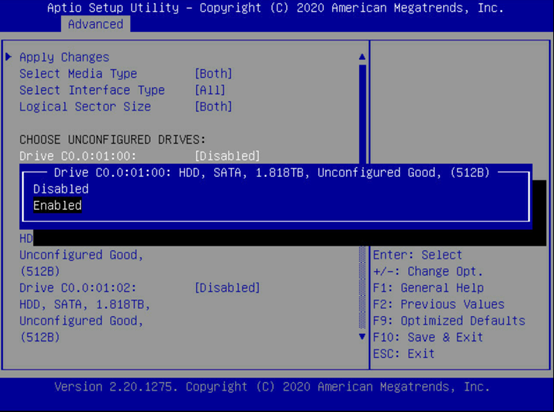

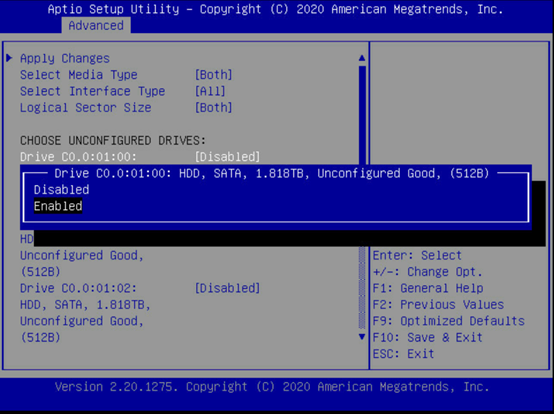

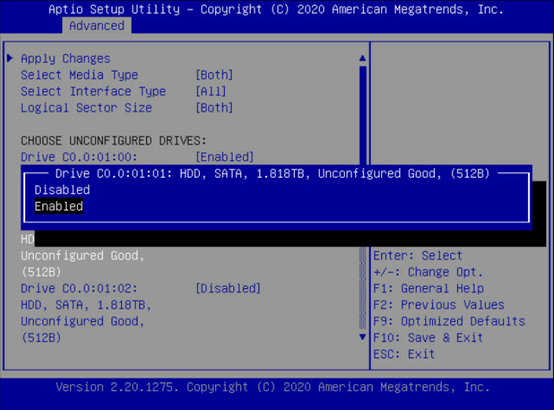

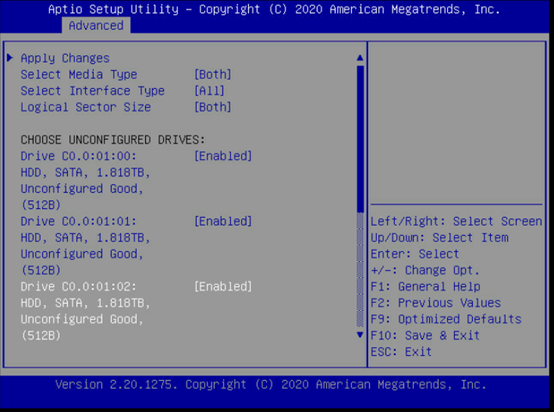

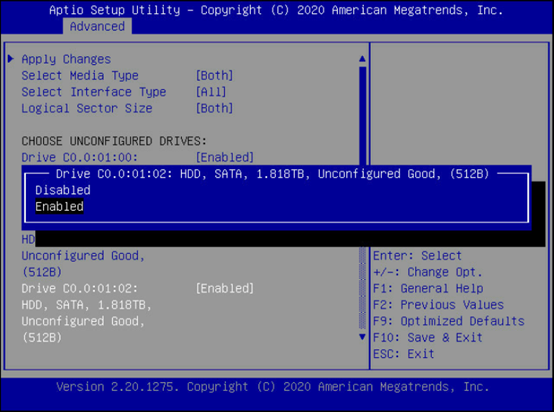

将光标定位在需要选择的硬盘上，选择enabled

选择完成后，选择保存更改

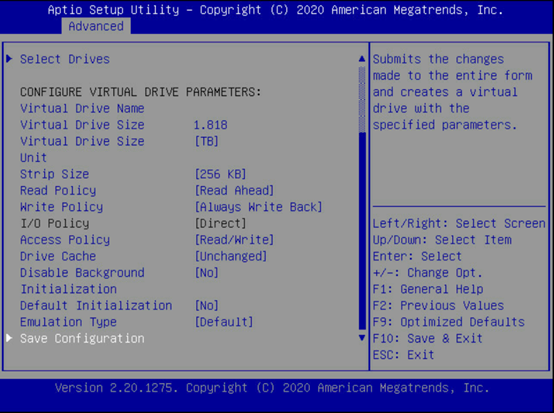

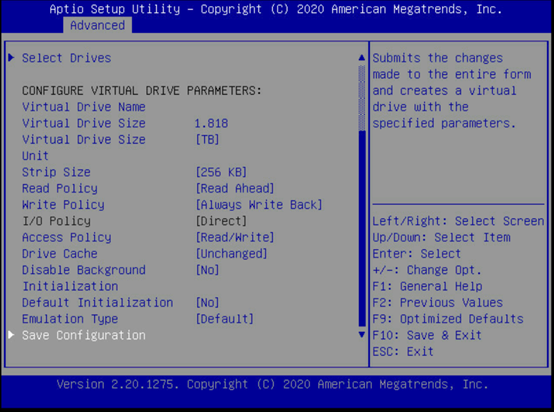

Virtual Drive Name:逻辑卷的名称

Virtual Drive Size：设置逻辑卷大小，默认为可设置的最大值

Strip Size：条带大小，此选项根据客户需求进行设置。条带大小为虚拟卷中记录数据的最小单位。

Read Policy：读策略设置，Ahead：RAID卡会预先判断用户要读写的数据，将数据提前写到RAID卡的混存中，提高数据读取性能。

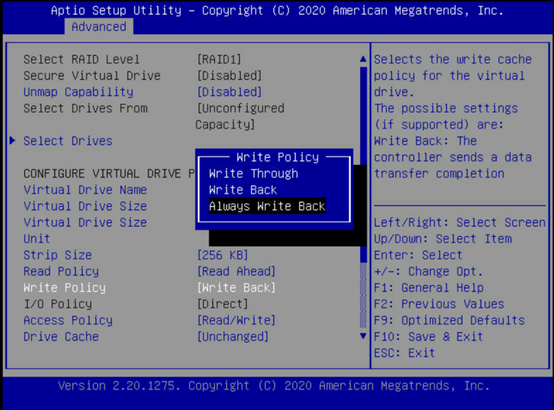

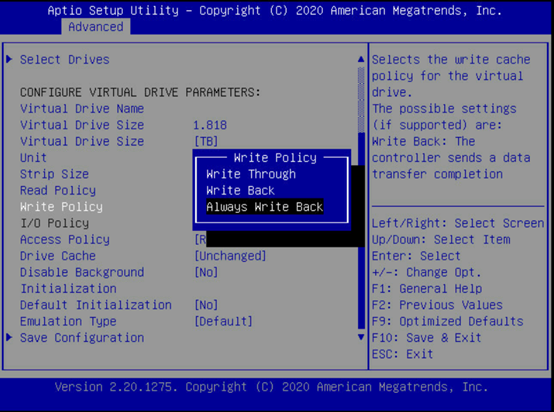

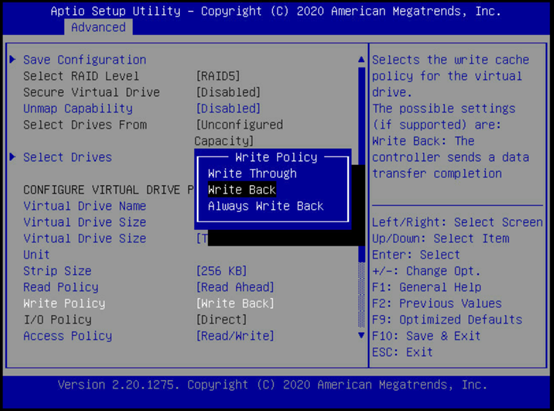

Write Policy写策略设置，Write Through：不开启Cache功能，数据写入不通过RAID卡缓存，直接写入到硬盘，写入性能比较低；Write Back：开启Cache功能，前提是RAID卡必须有超级电容或者BBU电池才行；Always Write Back：前置开启Cache功能。

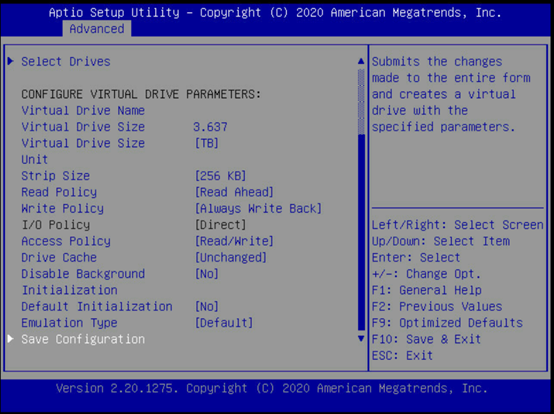

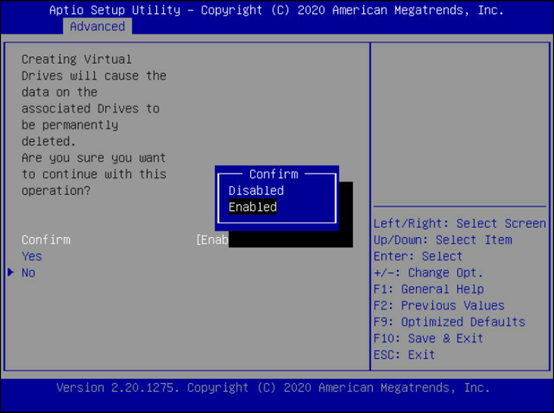

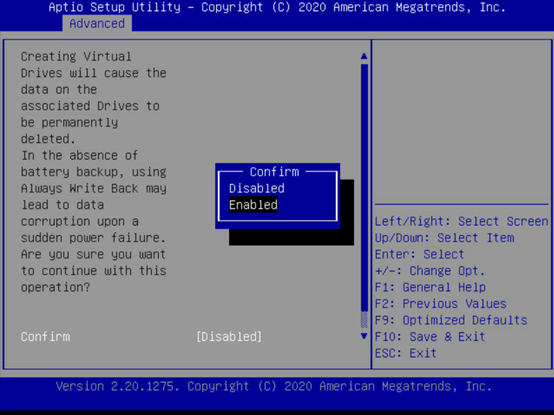

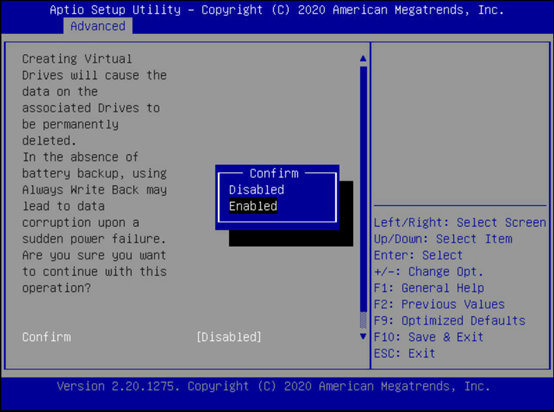

最后选择”Save Configuration”，Confirm选Enable，最后选Yes

查看创建的虚拟卷

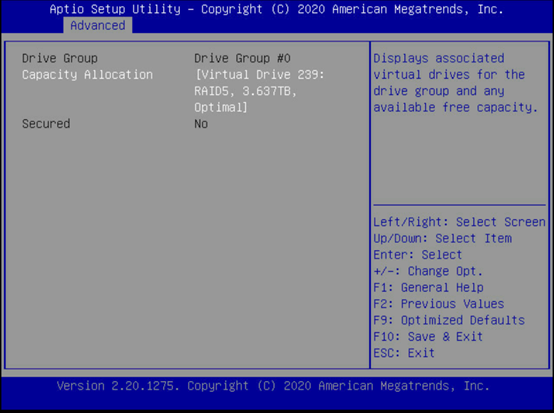

进入”Virtual Drive Management”-页面显示已创建的所有阵列的信息（逻辑卷名称、RAID类型、可用容量、状态），如下图：

3.2 配置RAID0

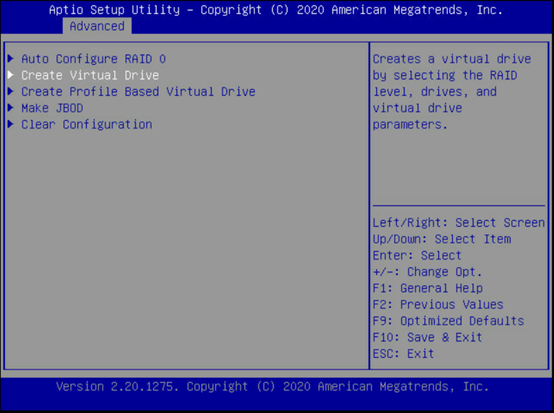

进入”Configuration Management”页面，选择”Create Virtual Drive”，如下图：

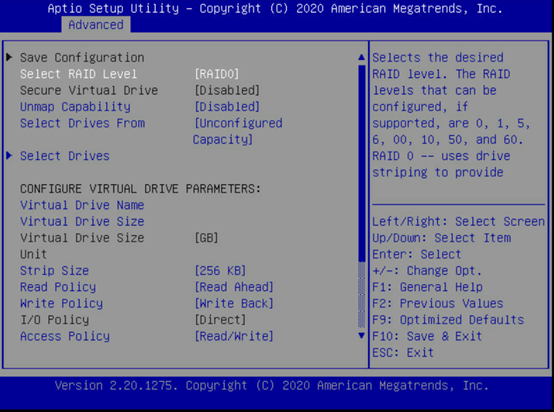

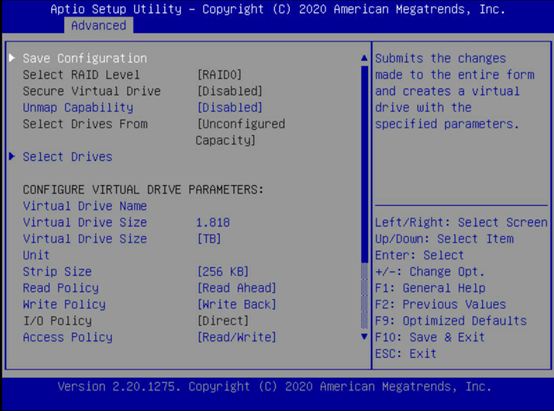

选择RAID0

将光标定位在需要选择的硬盘上，选择enabled

选择完成后，选择保存更改

查看创建的虚拟卷

进入”Virtual Drive Management”-页面显示已创建的所有阵列的信息（逻辑卷名称、RAID类型、可用容量、状态），如下图：

3.3配置RAID1

进入”Configuration Management”页面，选择”Create Virtual Drive”，如下图：

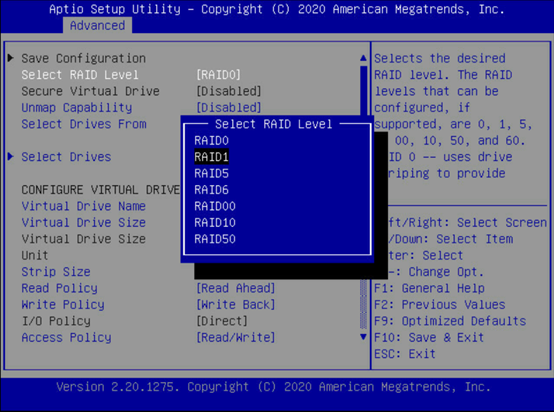

选择RAID1

将光标定位在需要选择的硬盘上，选择enable

选择完成后，选择保存更改

查看创建的虚拟卷

进入”Virtual Drive Management”-页面显示已创建的所有阵列的信息（逻辑卷名称、RAID类型、可用容量、状态），如下图：

3.4 全局热备盘

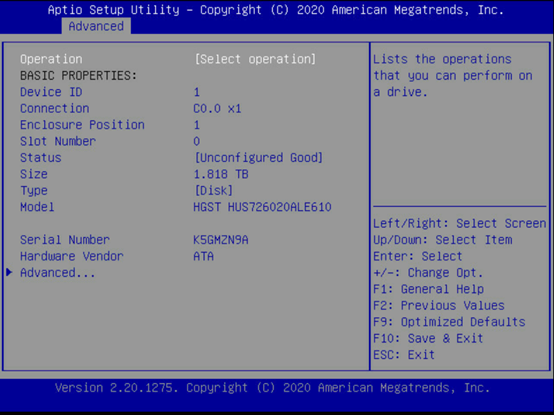

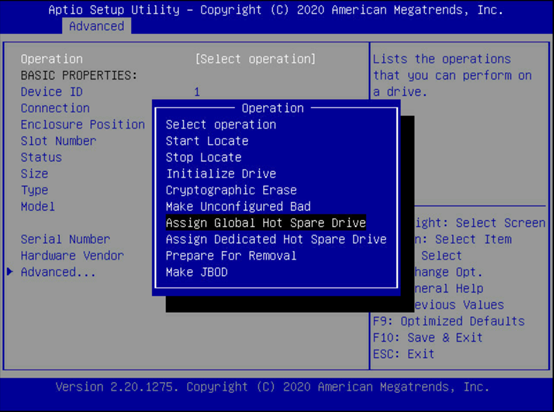

进入到”Drive Management”页面，选择状态为Unconfigured Good 的硬盘，进入到硬盘操作界面，在Operation选项中选择”Assign Global Hot Spare Drive”选项，如下图：

将光标定位在需要选择的硬盘上按回车键

选择Assign Global Hot Spare Drive

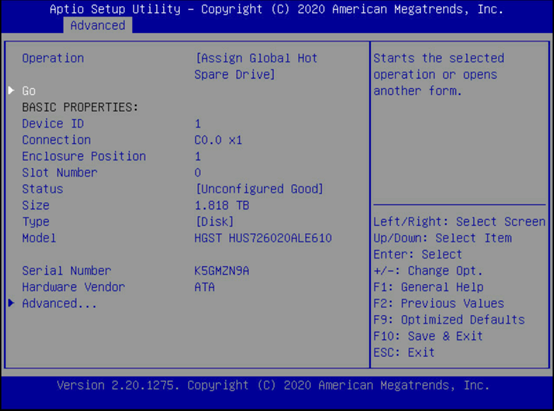

选择Go

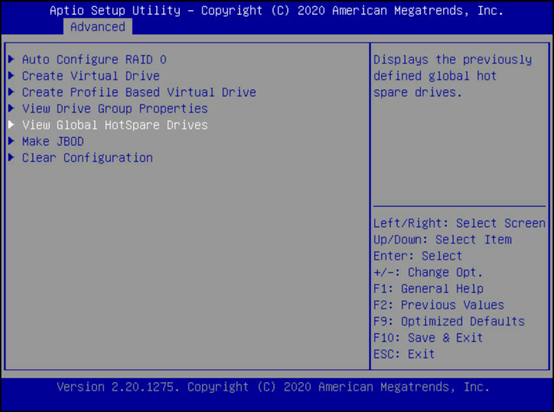

进入到”Configuration Management”页面中选择”View Global HotSpare Drives”，如下图：

3.5 指定热备盘

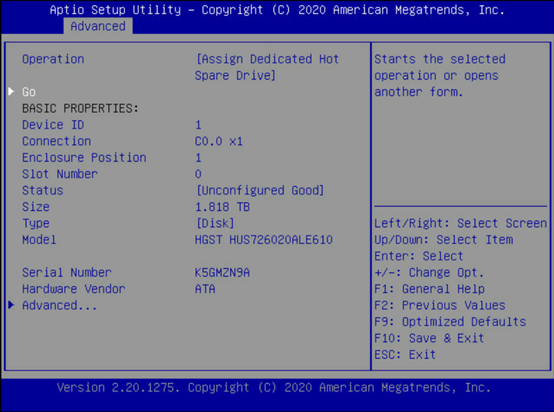

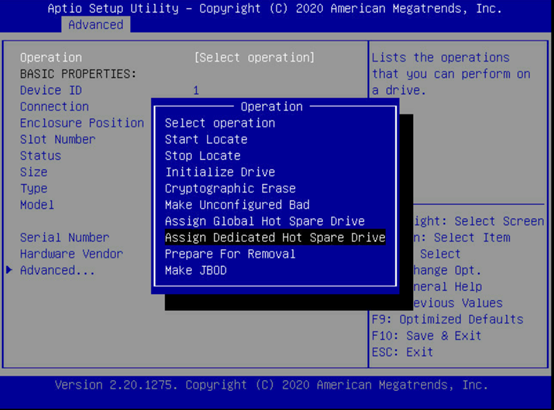

进入到硬盘操作界面Operation选项后，选择”Assign Dedicated Hot Spare Drive”，如下图：

将光标定位在需要选择的硬盘上按回车

选择Assign Dedicated Hot Spare Drive

选择Go

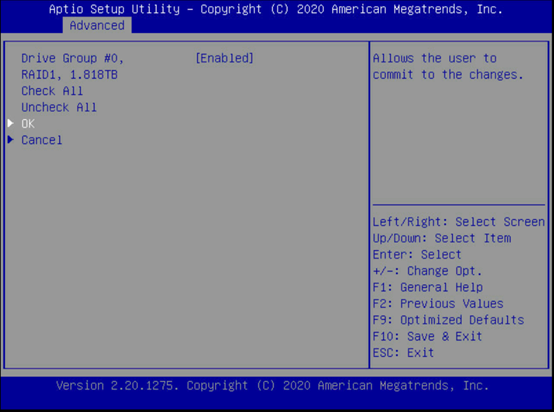

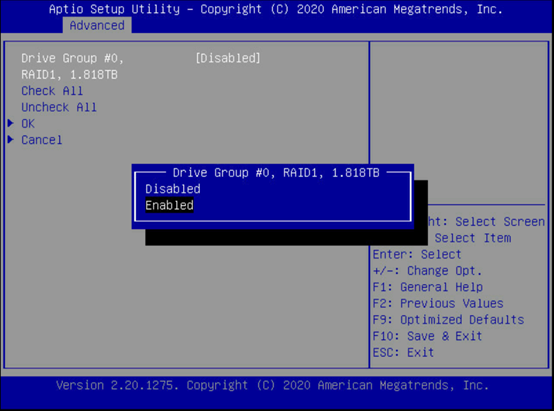

将需要制定的阵列状态改为Enabled状态

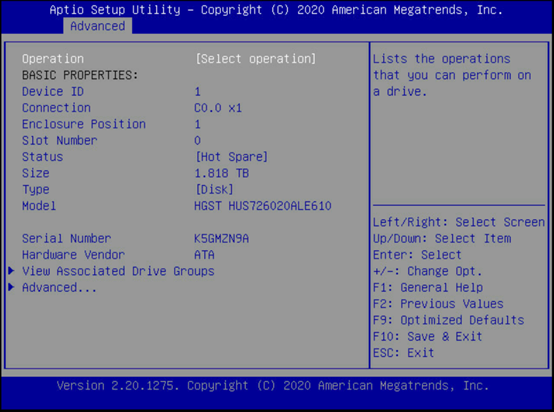

配置完热备盘后，硬盘列表中硬盘状态变为Hot Spare，如下图：

3.6 配置JBOD

RAID模式下打开jbod功能的方法：

点击Configuration Management

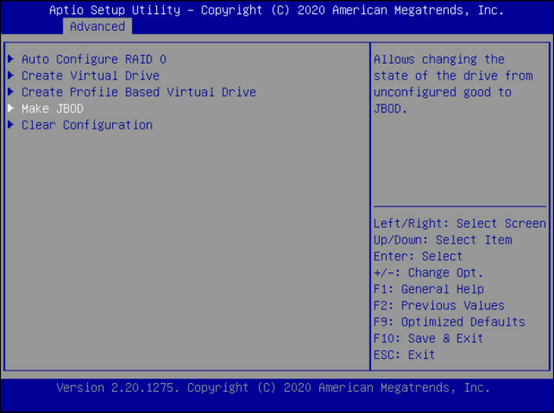

选择Make JBOD

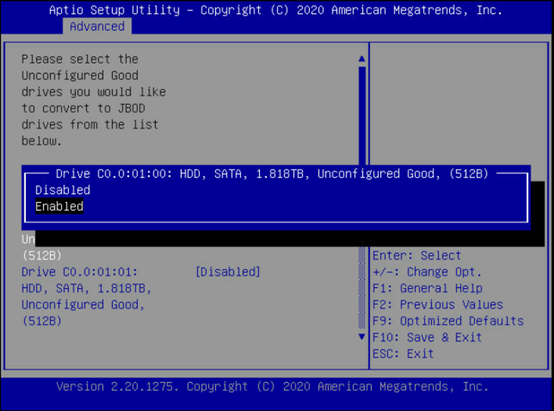

选择需要作为JBOD使用的硬盘，设置为Enabled；

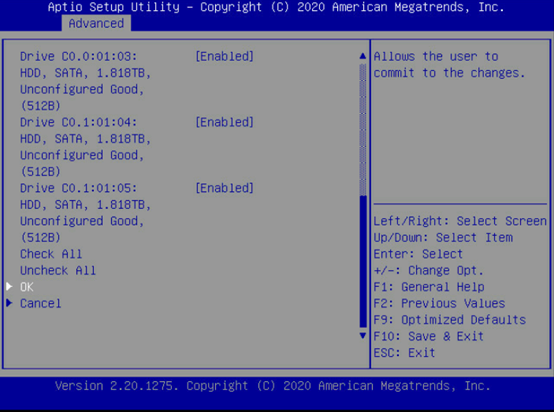

选择完成硬盘后，选择OK进行确认；

选择enabled再次确认执行操作；

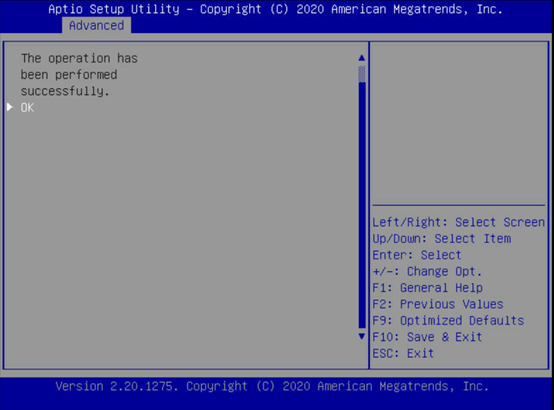

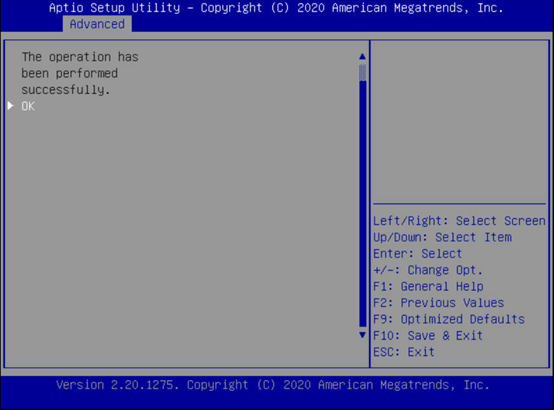

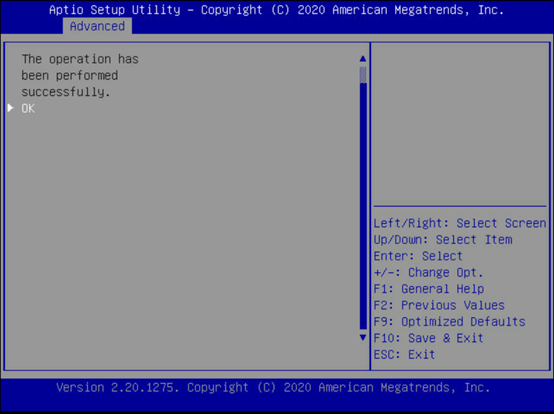

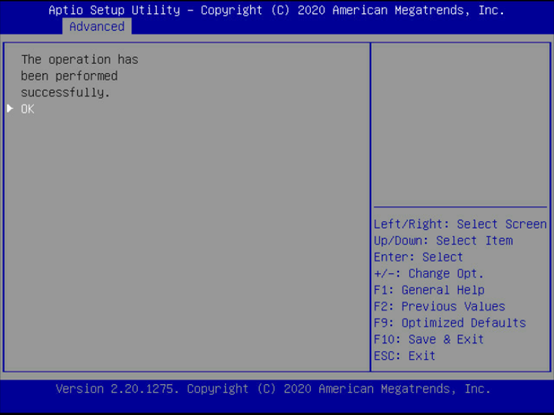

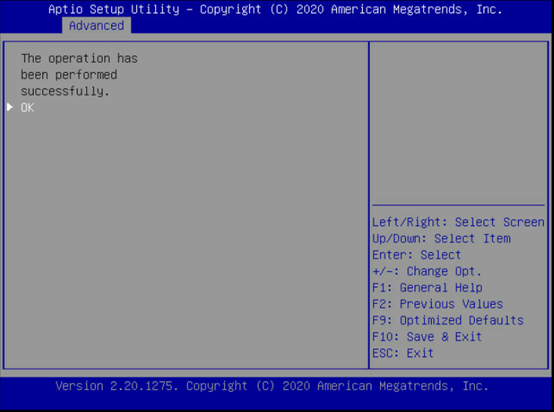

JBOD创建成功反馈如下：

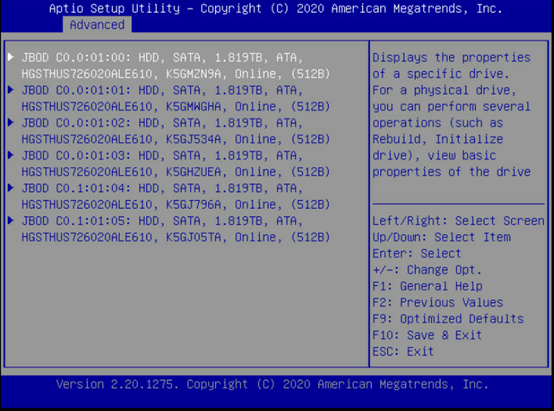

JBOD创建成功后，进物理磁盘查看硬盘状态：

Main Menu-Drive Management

选中的盘变为了JBOD模式。

3.7 配置RAID10

Raid10需要至少4块盘，此处以6块盘配置raid10为例：

进入”Configuration Management”页面，选择”Create Virtual Drive”，如下图：

选择Raid级别，RAID10：

为第一个span选择磁盘，选中Select Drives后选择磁盘

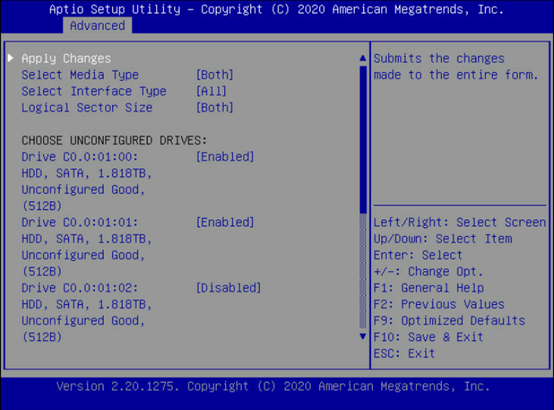

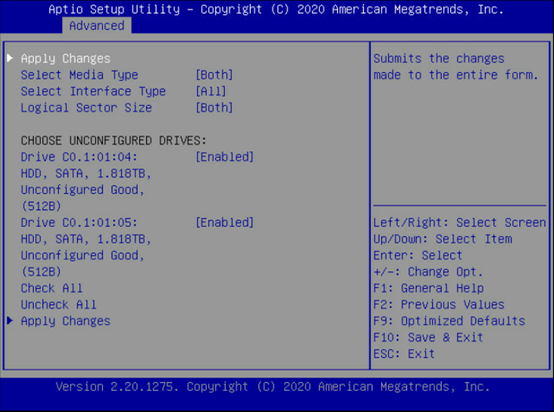

此处将两块盘设置为Enabled：

然后选择Apply Changes应用配置：

选择ok：

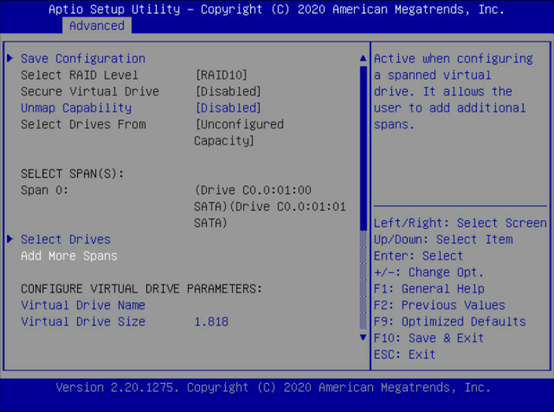

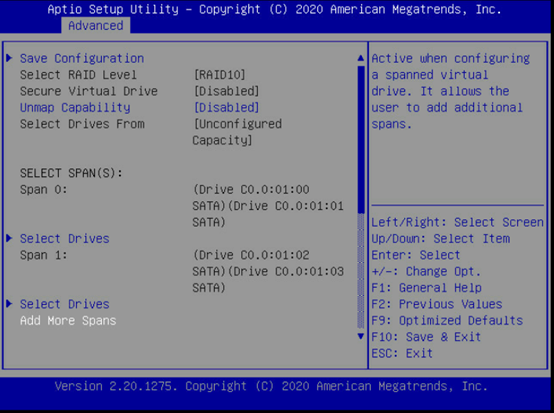

选择Add More Spans添加更多的span

为第二个span选择磁盘，选中Select Drives后选择磁盘：

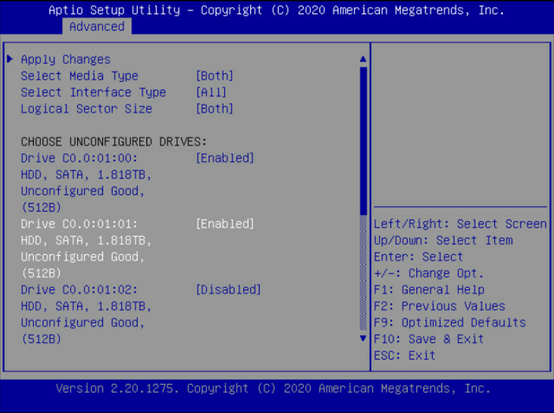

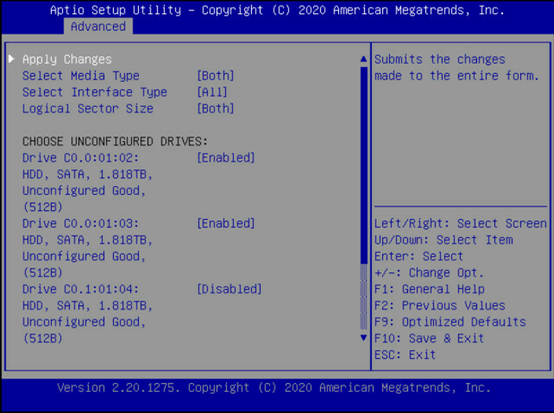

此处将两块盘设置为Enabled ：

选择Apply Changes应用配置：

选择ok：

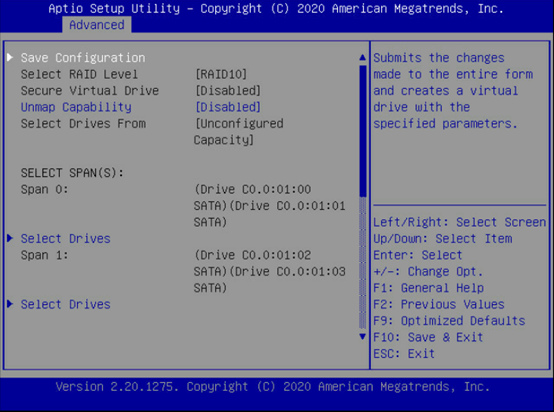

如果是4块盘配置Raid10，此处可以选择Save configuration保存配置。

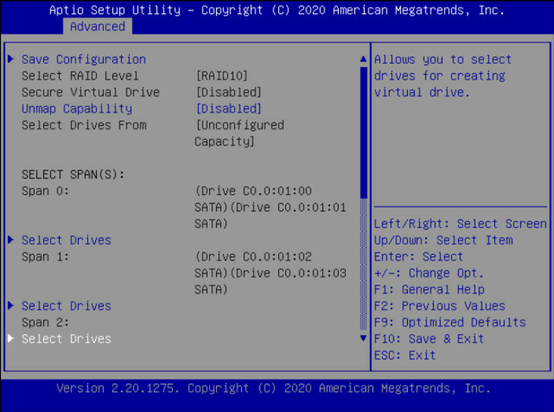

此处以6块磁盘配置Raid10为例，选择Add More Spans添加更多的span：

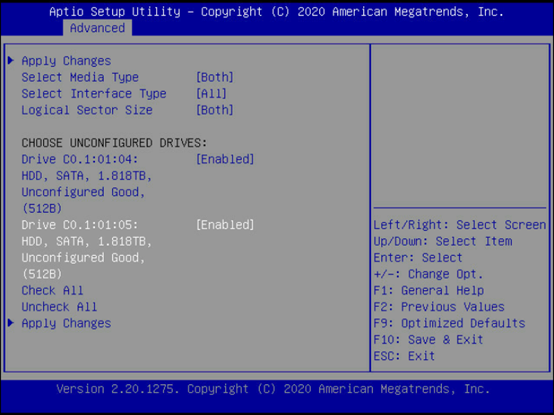

为第三个span选择磁盘，选中Select Drives后选择磁盘：

将两块硬盘设置为Enabled：

选择Apply Change应用配置：

选择ok：

选择Save Configuration保存配置

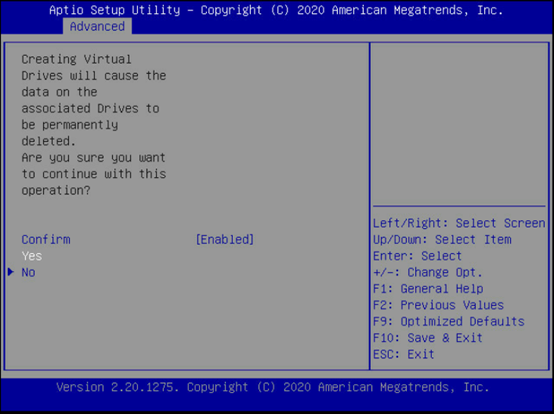

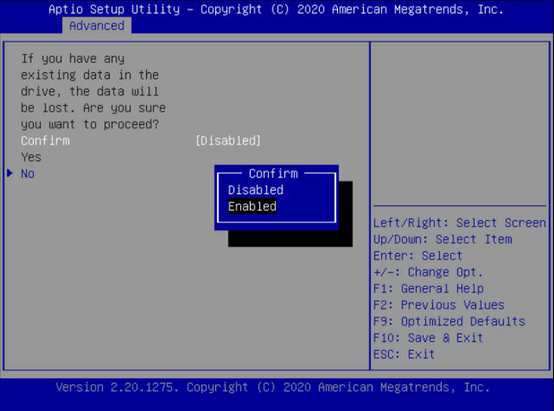

将Confirm 选项改为Enabled后，选择yes确认

选择ok

至此，Raid10配置完成。

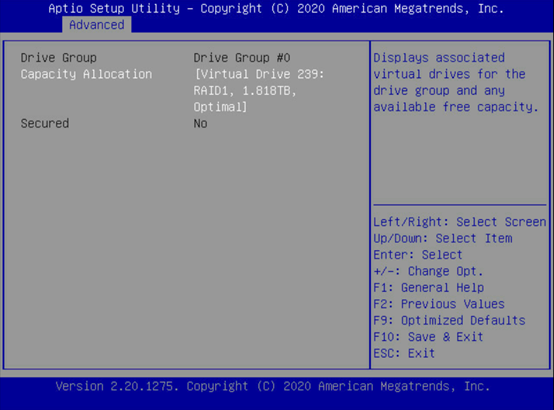

可以到Virtual Drives Management 界面查看配置好的Raid：

有此提示，忽略此步骤即可：

3.8 配置RAID50

Raid50需要至少:6块盘，此处以6块盘配置raid50为例：

进入”Configuration Management”页面，选择”Create Virtual Drive”，如下图：

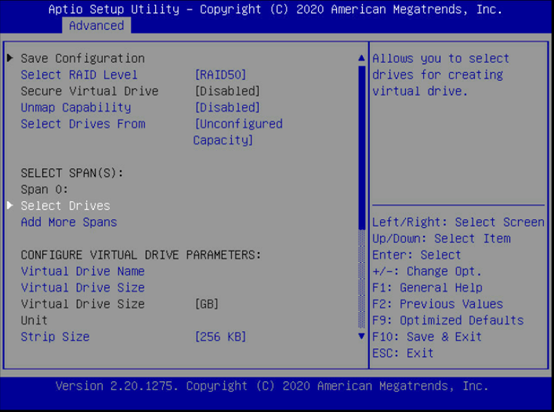

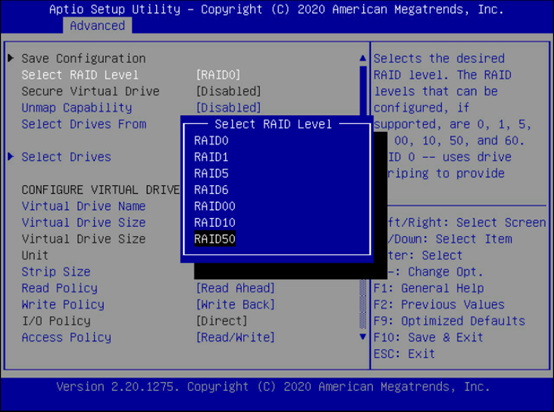

选择Raid级别，RAID50：

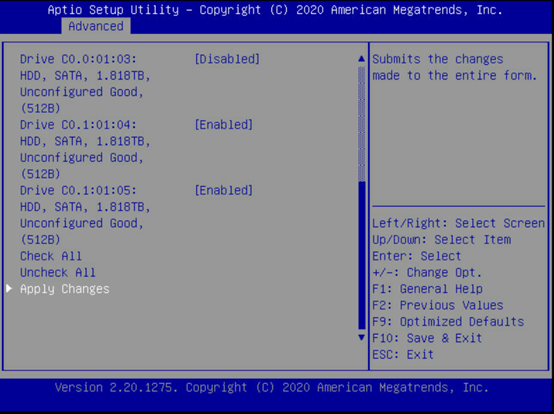

为第一个span选择磁盘，选中Select Drives后选择磁盘

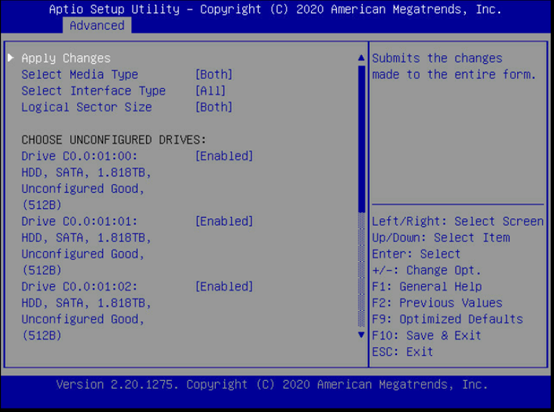

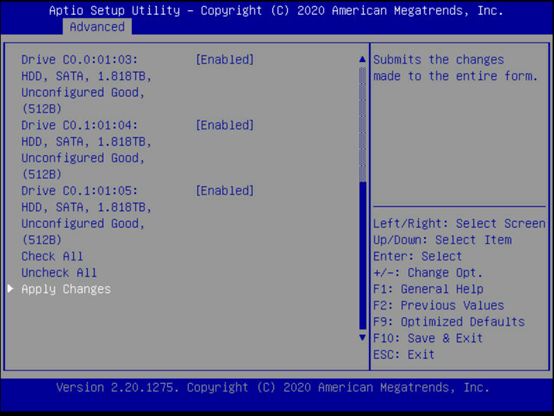

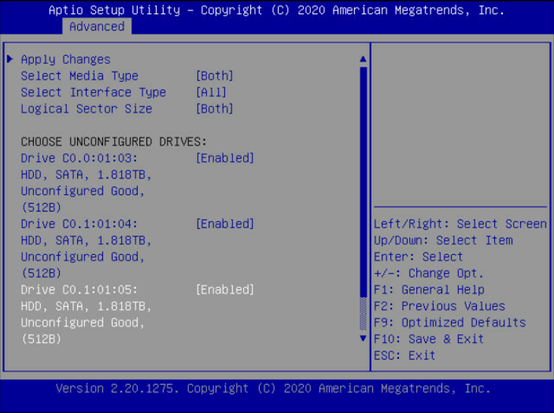

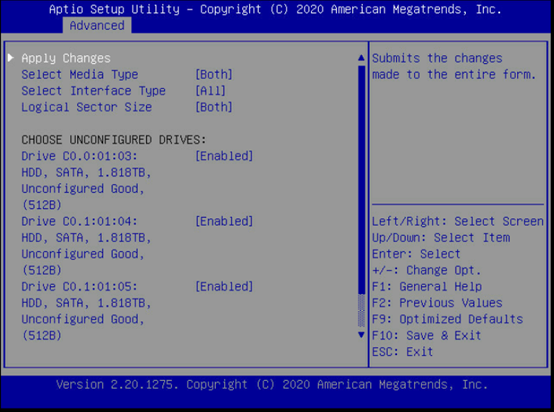

此处将三块盘设置为Enabled：

然后选择Apply Changes应用配置：

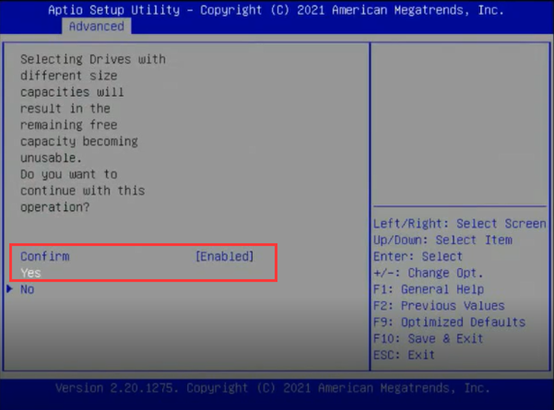

当配置Raid50所用磁盘容量不同时会出现如下提示，如果出现，选择Enabled 后选yes，如果没有此提示，忽略此步骤即可：

选择ok：

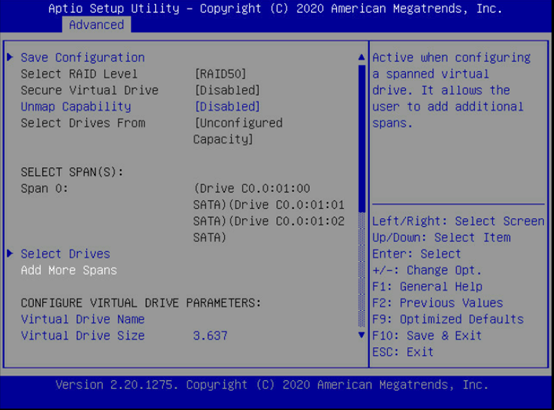

选择Add More Spans添加更多的span

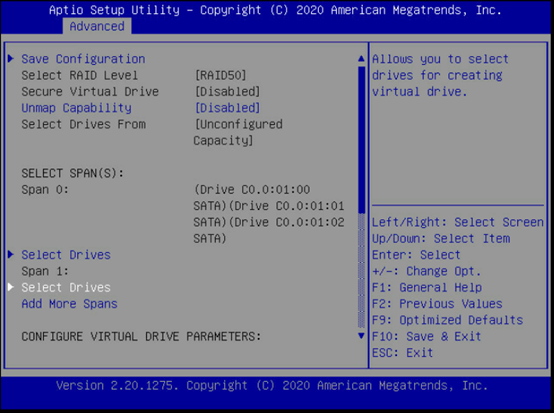

为第二个span选择磁盘，选中Select Drives后选择磁盘：

此处将三块盘设置为Enabled ：

选择Apply Changes应用配置：

选择ok：

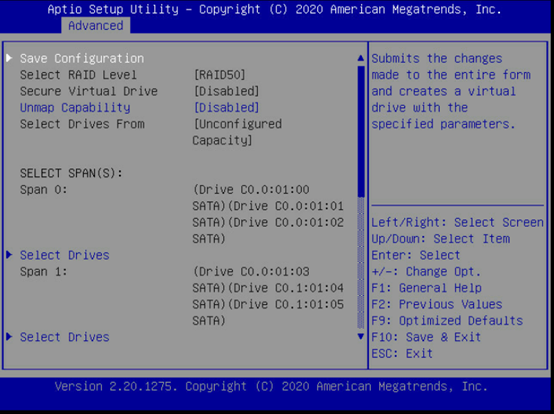

选择Save Configuration保存配置

将Confirm 选项改为Enabled后，选择yes确认

选择ok

至此，Raid50配置完成。

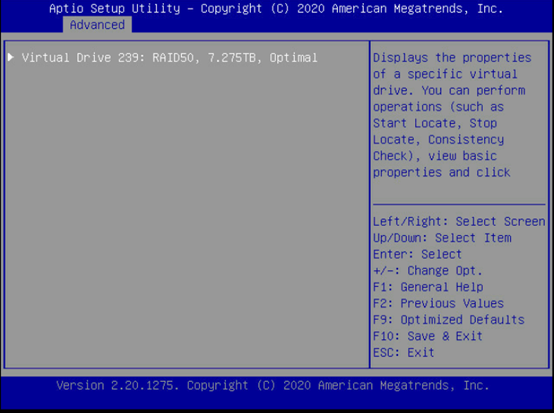

可以到Virtual Drives Management 界面查看配置好的Raid：

3.9 删除RAID

选择Main Menu–>Virtual Drive Management。

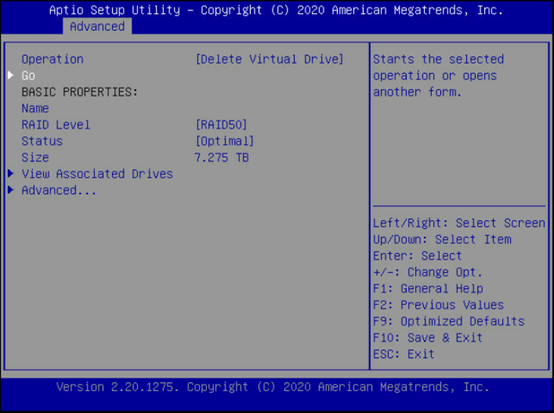

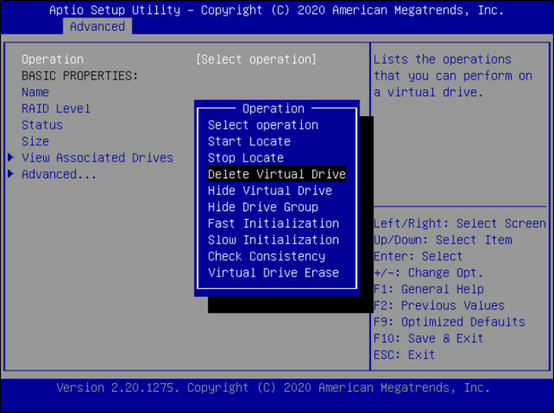

选择要删除的阵列，在Operation中选择Delete Virtual Drive。

选择Go。

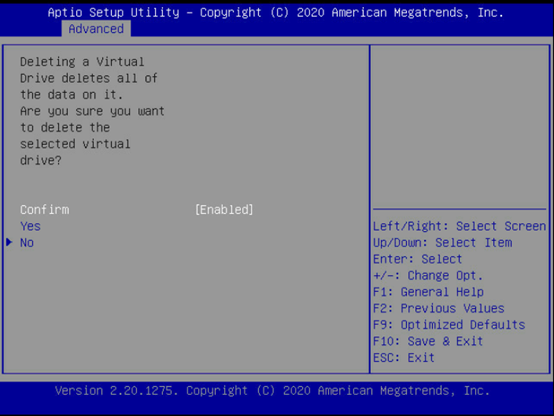

提示确认是否要删除阵列，选择Confirm和Yes。

四 故障解决

4.1 单盘故障解决

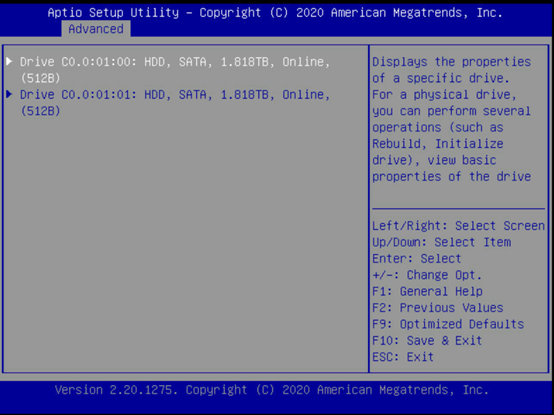

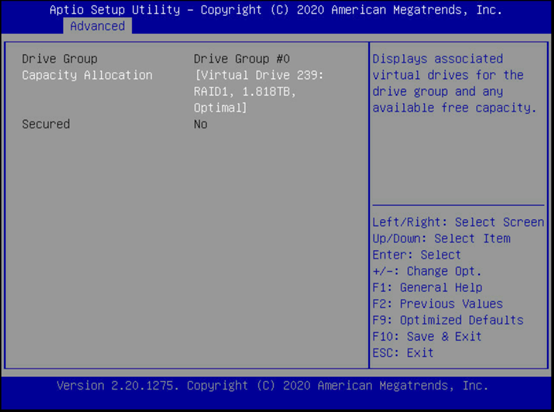

配置RAID1后阵列状态正常：

成员盘都是online状态：

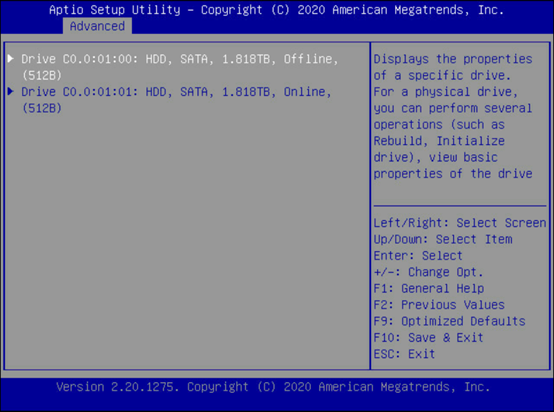

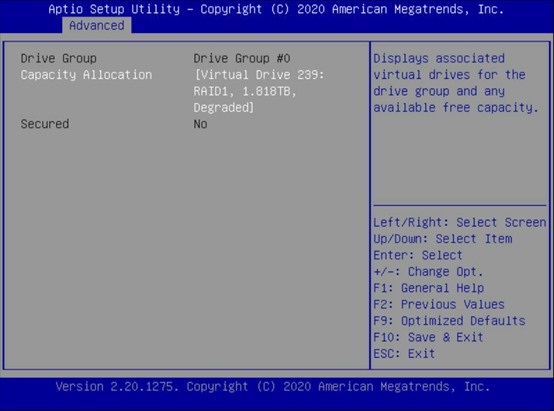

阵列中有一块硬盘掉线，此时阵列为”Degraded”降级状态，如下图：

此时RAID卡报警（报警间隔1秒），故障灯硬盘长亮红灯

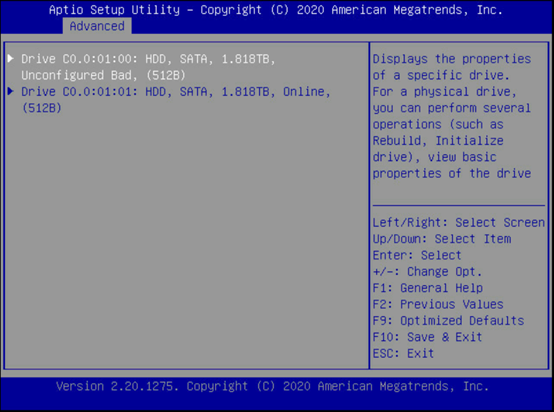

当更换的硬盘带有RAID配置信息，在硬盘列表中会显示”Unconfigured Bad”，如下图：

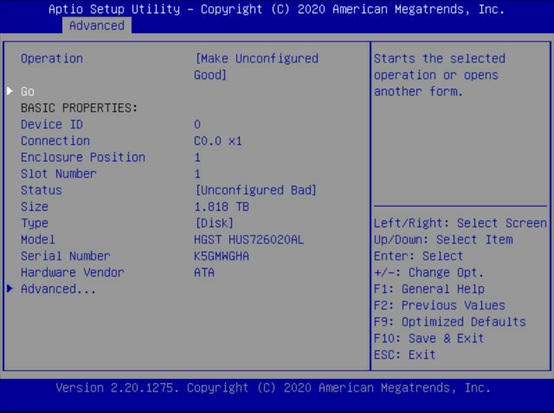

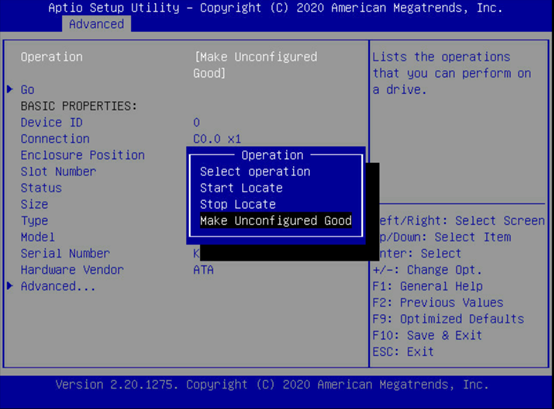

按回车进入UB状态的管理页面，在Operation项目中选择”Make Unconfigured Good”，如下图：

选择Go执行

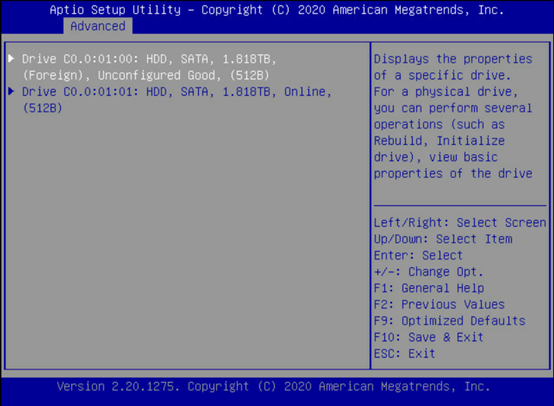

进行了Make Unconfigured Good 后，硬盘会变为Foreign状态，此时需要进行清除Foreign信息的操作。

进入到 Configuration Management –Manage Foreign Configuration（只有出现Foregin状态的硬盘才会出现此菜单），如下图：

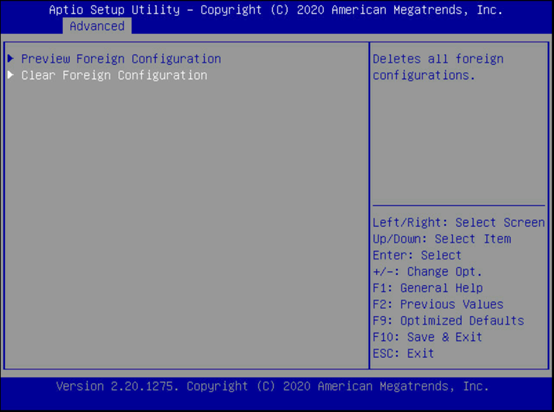

选择Clear Foreign Configuration

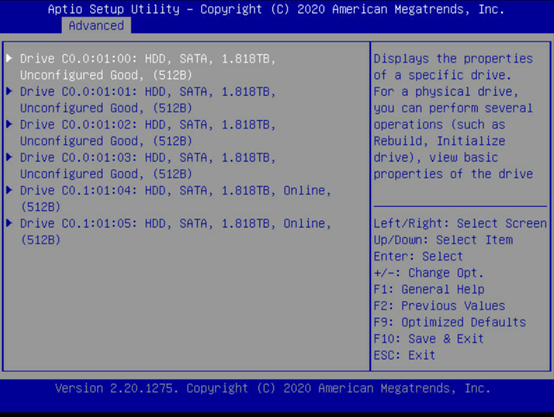

选择Drive Management查看硬盘状态

硬盘状态变成UG状态

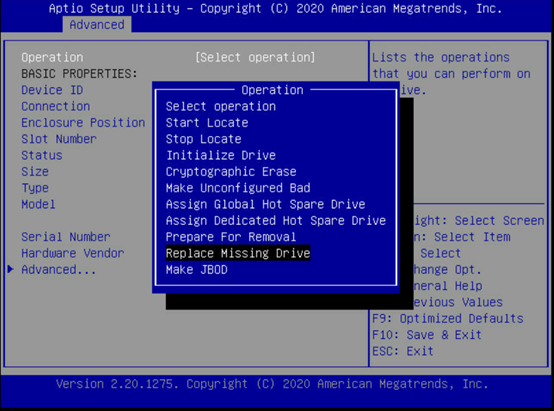

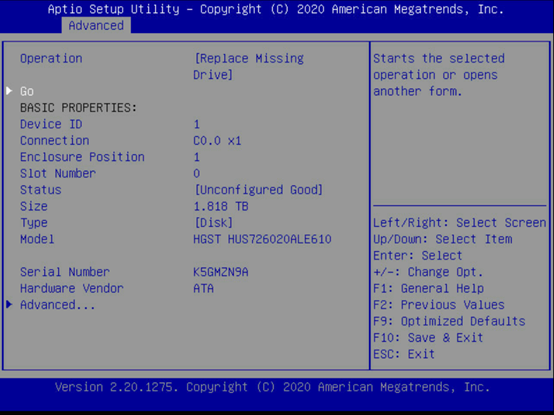

在UG状态的硬盘上按回车键，选择Replace Missing Drive

选择Go执行

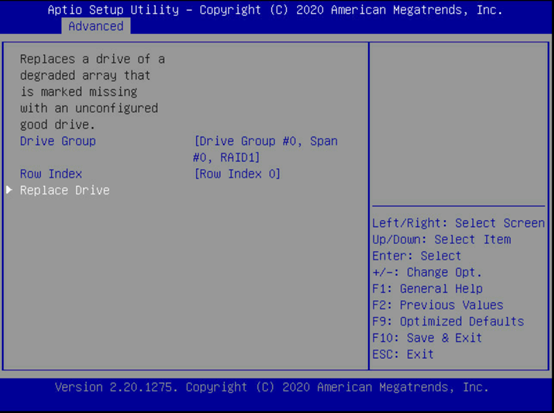

选择Replace Drive

硬盘状态变成Offline

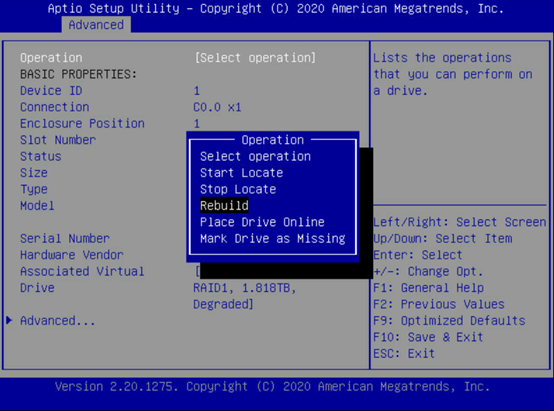

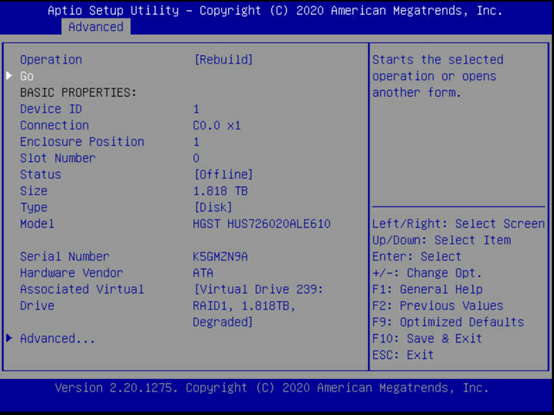

在Offline状态按回车，选择Rebuild

选择Go执行

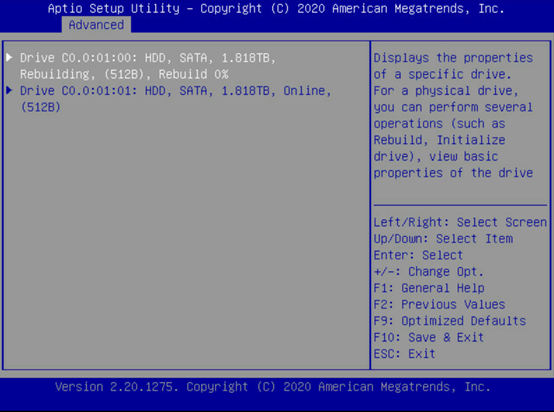

硬盘状态变成Rebuilding状态

Rebuild完成后阵列状态变成Optimal

硬盘状态变成Online
