一、配置前的准备:开启VROC

注意:需要先把bios下模式统一修改成UEFI模式。

登录到BIOS Setup界面,选择“AdvancedCSM Configuration”界面,按Enter键,对Boot Mode 选项进行设置,可对系统的启动模式(UEFI Mode/Legacy Mode)进行设置并相应设置Network,Storage,Video Oprom Policy,Other PCI devices的Option ROM 的执行方式,如下图5个选项统一修改成UEFI.

目前intel VROC仅支持bios界面下配置raid

首先,在配置之前需要先修改VMD configuration

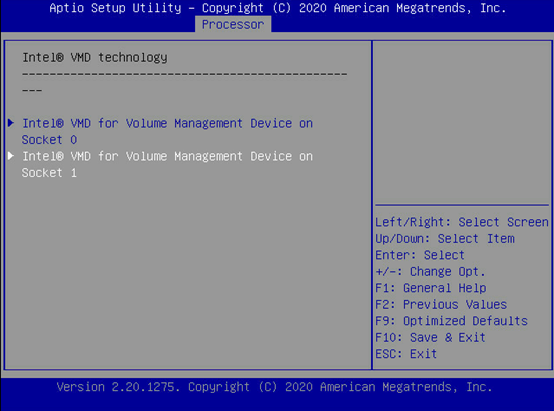

Processor > IIO Configuration> Intel(R) VMD Technology

以NF5280M5为例,nvme接口为CPU1支持,所以需要修改

Intel(R) VMD for volume Management Device on socket 1

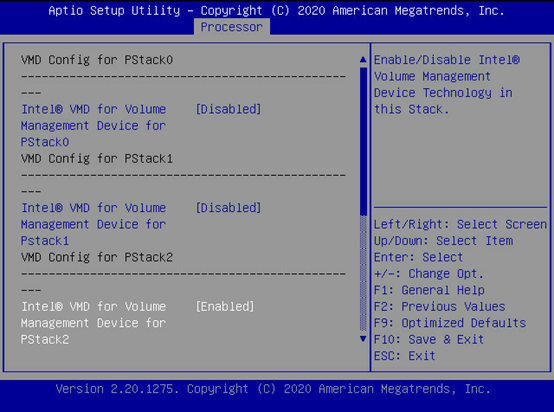

其中”PStack0″ 和 “PStack1″都需要设置为disable, “PStack2 “需要设置为enable 其他参数默认


配置完成后f10保存重启

二、RAID配置与管理

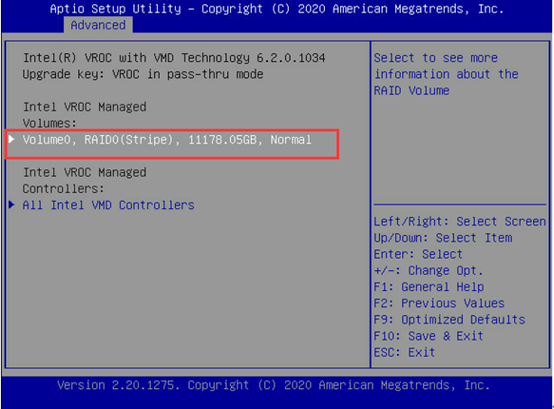

1、查看阵列

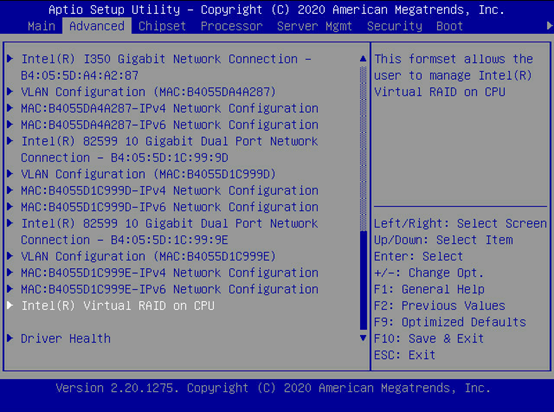

Advacned下Intel(R) Virtual RAID on CPU

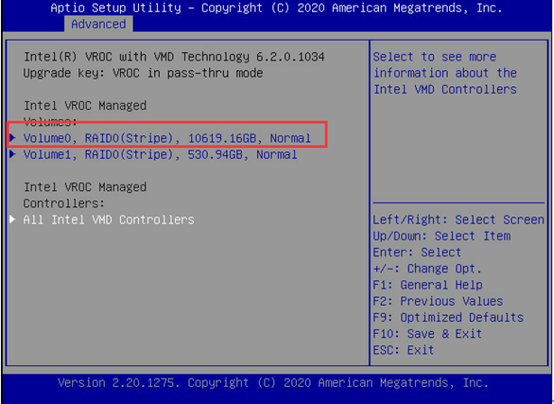

选择要查看的阵列

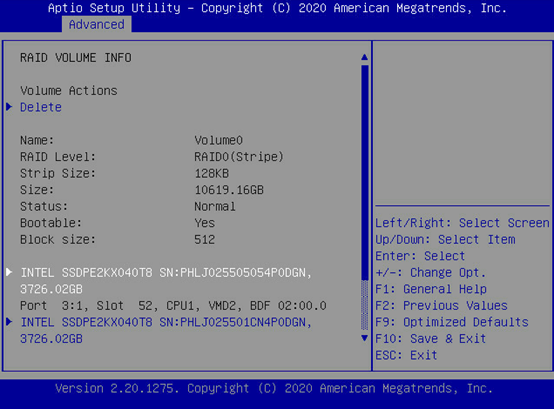

回车后可以看到阵列相关信息和成员盘


2、删除阵列

Advacned下Intel(R) Virtual RAID on CPU

在Intel VROC Managed Vloumes 下可以看到当前创建的raid列表

选中需要删除的raid回车进入

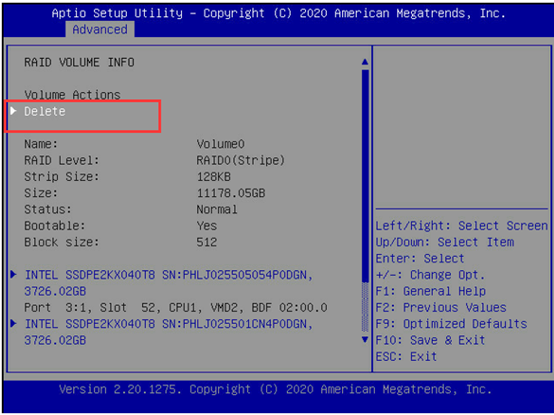

选中delete回车

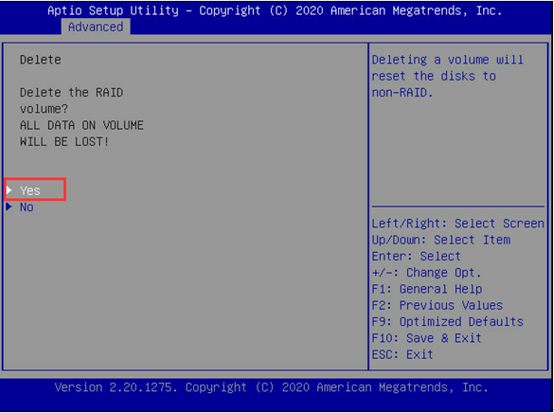

选择yes 删除raid(注意删除raid后raid下的数据都会被清除,谨慎操作)


3、配置raid0

Advacned下Intel(R) Virtual RAID on CPU

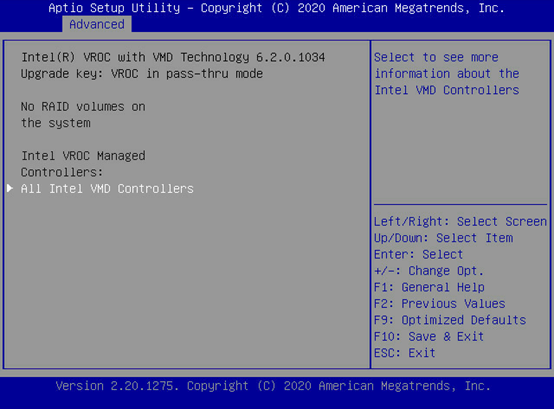

选择ALL Intel VMD Controllers

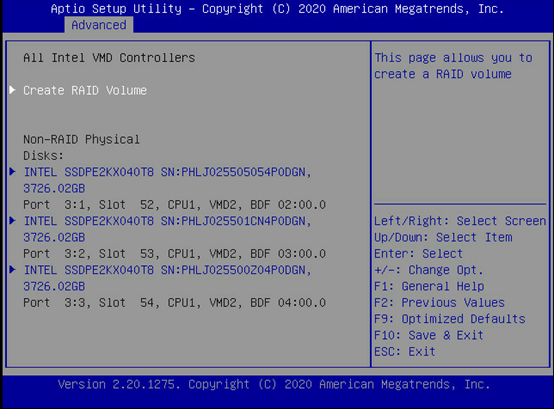

此时可以看到Non-RAID physical下有未配置raid的物理磁盘信息

选择 Create RAID Volume


Name:名字(自定义也可以使用默认)

RAID Level:raid级别

Enable RAID spanned over VMD Controllers: 跨越VMD控制器创建阵列(默认不勾选)

Select Disks: 硬盘列表

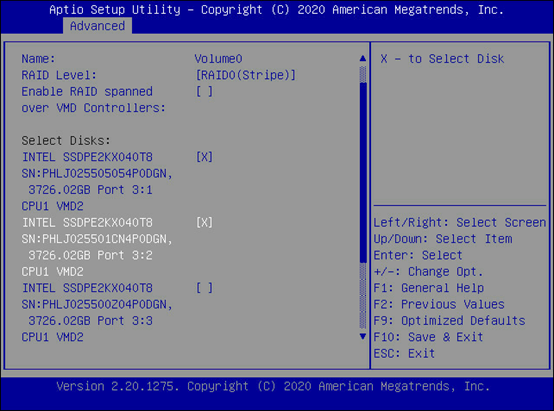

Name默认即可,raid level选择RAID0


Select disks 中空格勾选需要添加到raid组中的硬盘

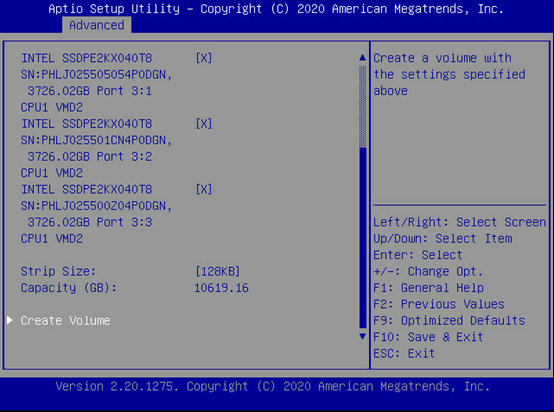

Strip size 条带值一般默认即可

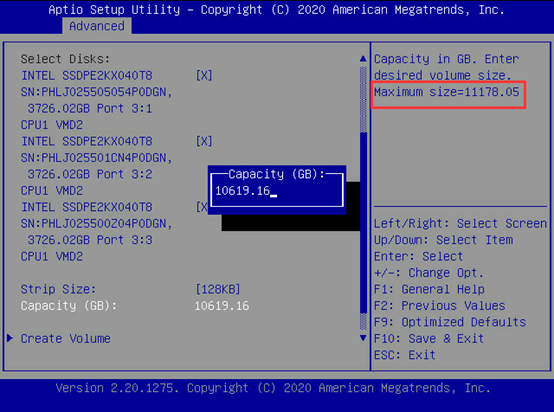

Capacity (GB) 容量默认非最大容量,可参考maximum 设置最大容量也可自定义容量,如非最大容量,剩余空间可再次创建raid


选择Create Volume 即可创建成功


4、配置raid1

注意:目前VROC默认支持raid0,如需配置 raid1、10、5需要主板加key

Advacned下Intel(R) Virtual RAID on CPU

选择ALL Intel VMD Controllers


此时可以看到Non-RAID physical下有未配置raid的物理磁盘信息

选择 Create RAID Volume


Name:名字(自定义也可以使用默认)

RAID Level:raid级别

Enable RAID spanned over VMD Controllers: 跨越VMD控制器创建阵列(默认不勾选)

Select Disks: 硬盘列表

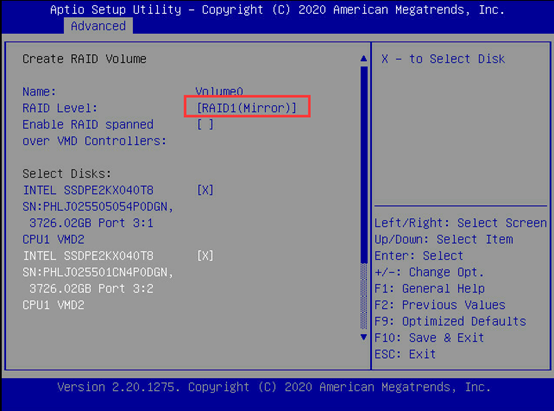

Name默认即可,raid level选择RAID1

Select disks 中空格勾选需要添加到raid组中的硬盘

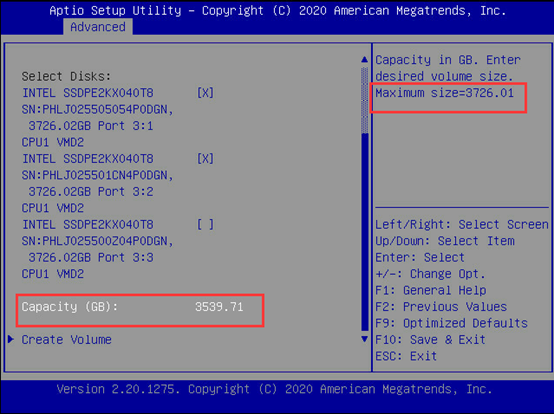

Capacity (GB) 容量默认非最大容量,可参考maximum 设置最大容量也可自定义容量,如非最大容量,剩余空间可再次创建raid

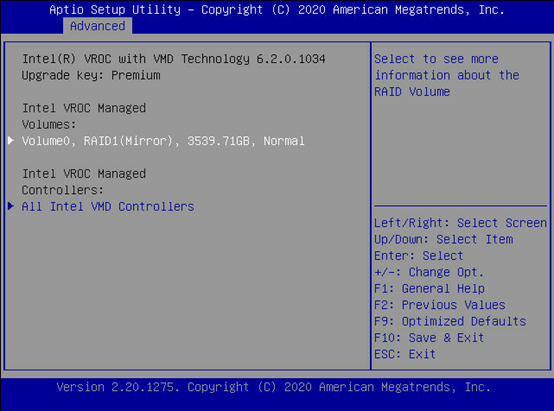

选择Create Volume 即可创建成功


5、配置raid5

注意:目前VROC默认支持raid0,如需配置 raid1、10、5需要主板加key

Advacned下Intel(R) Virtual RAID on CPU

选择ALL Intel VMD Controllers


此时可以看到Non-RAID physical下有未配置raid的物理磁盘信息

选择 Create RAID Volume


Name:名字(自定义也可以使用默认)

RAID Level:raid级别

Enable RAID spanned over VMD Controllers: 跨越VMD控制器创建阵列(默认不勾选)

Select Disks: 硬盘列表

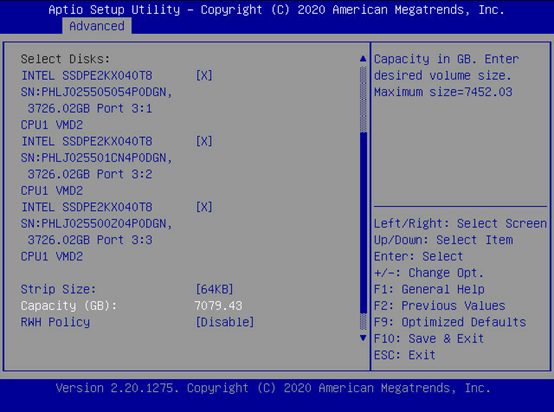

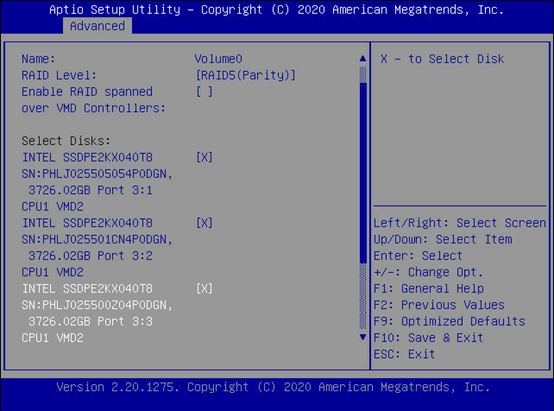

Name默认即可,raid level选择RAID5

Select disks 中空格勾选需要添加到raid组中的硬盘

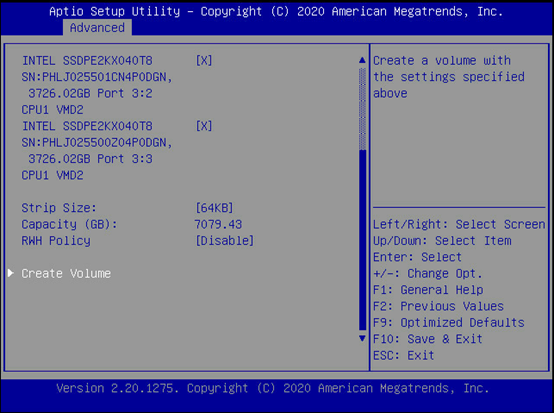

Strip size 条带值默认即可

Capacity (GB) 容量默认非最大容量,可参考maximum 设置最大容量也可自定义容量,如非最大容量,剩余空间可再次创建raid

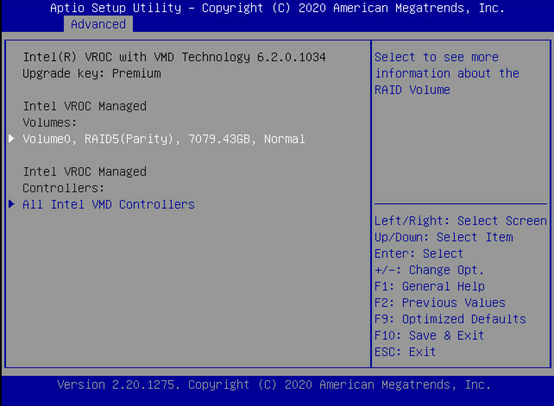

选择Create Volume 即可创建成功


6、配置热备盘

Advacned下Intel(R) Virtual RAID on CPU

选择ALL Intel VMD Controllers

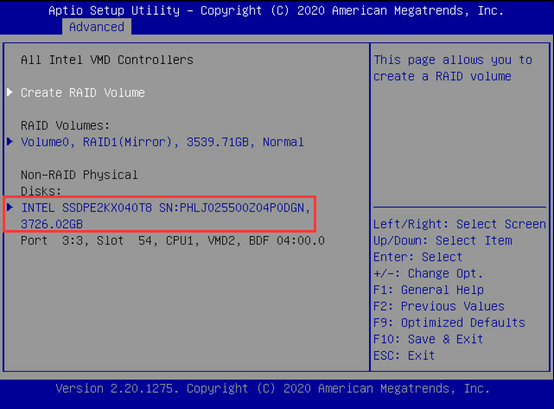

在Non-RAID physical可以看到未配置磁盘,选中这块盘回车

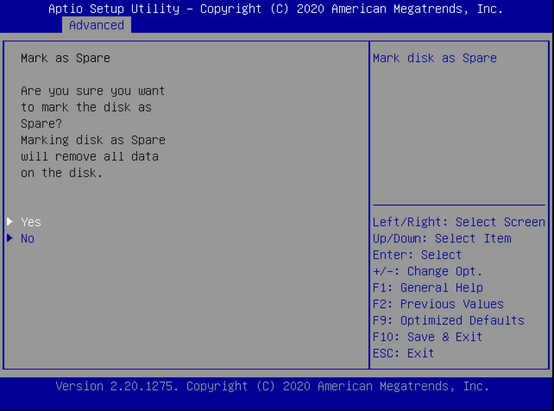

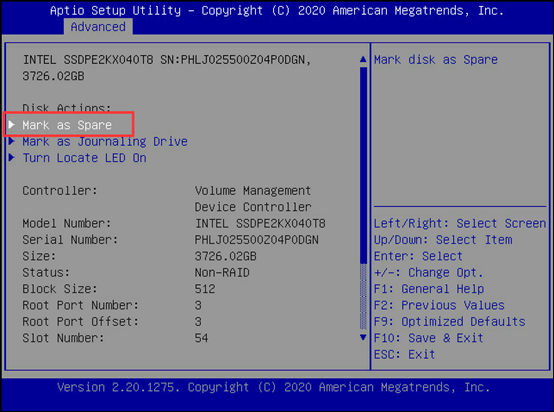

选择mark as Spare


选择yes回车

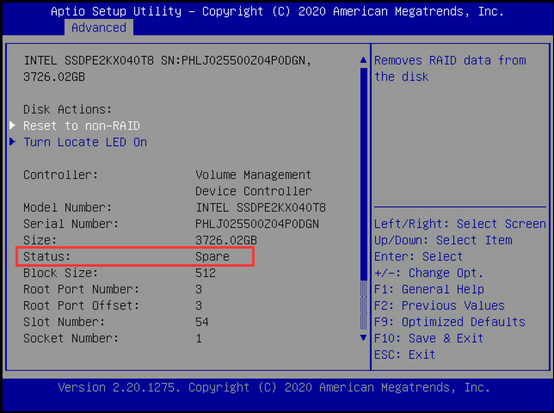

此时查看该盘状态,已经是Spare 热备盘


三、常见问题

1.无法配置raid 0、raid1、5、10

若无配置raid选项,或者只能配置raid0,而不能选择扩展raid,如需主板需加key

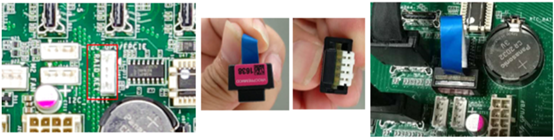

如下”RAID_KEY”位置可以安装NVME的RAID KEY,如果不安装VROC只能做RAID0,安装了可以做其他扩展RAID。


2.单盘掉线

当配置raid1、5、10时单盘掉线阵列会提示降级degraded


更换新的硬盘后会自动rebuilding


如果没有自动rebuilding也可以在配置界面下手动rebuild上线硬盘

选择阵列回车

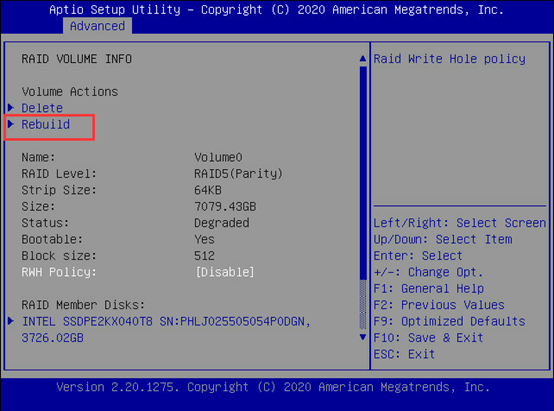

选择Rebuild回车

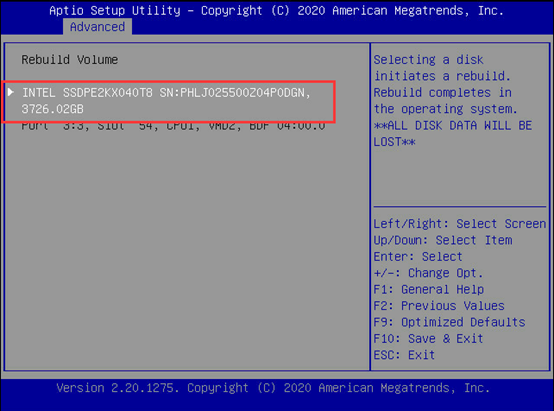

选中需要上线的磁盘回车

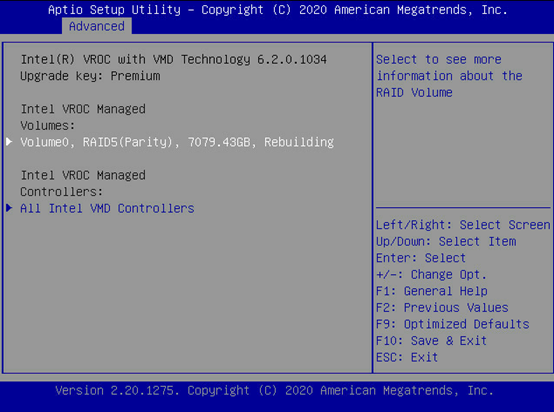

回车后阵列rebuilding


重建完成后阵列Normal状态


3.多盘掉线

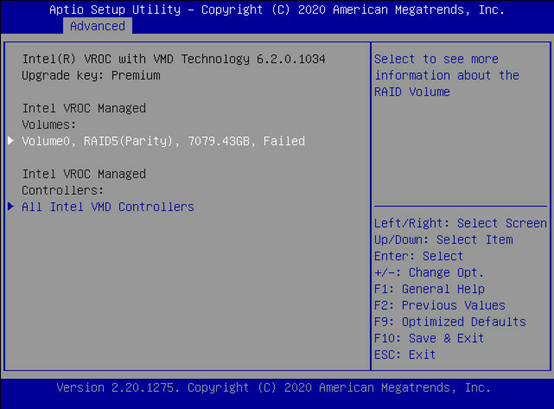

多盘掉线,阵列failed状态,此时阵列已不可用,如数据重要建议寻求数据恢复机构支持
