一、登录BMC界面查看RAID卡型号和硬盘信息

存储–视图:

(1)选择OCP-RAID可以列出阵列卡详细信息

(2)选择disk-*可以查看硬盘信息

二、RAID配置

1、配置JBOD

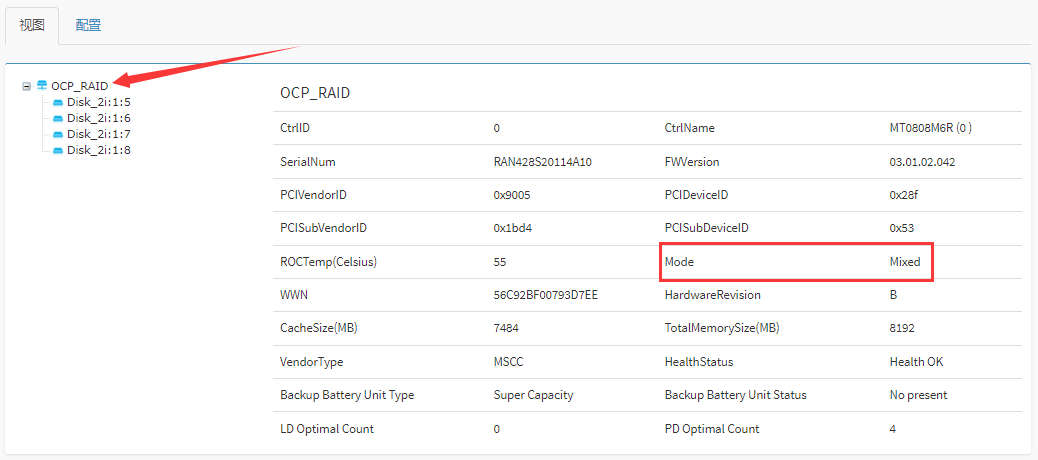

(1)选择视图目录,选择OCP-RAID查看阵列卡是mixed模式,此模式未配置阵列的硬盘默认是直通模式(不配置阵列系统下也可直接识别硬盘);

(2)选择物理盘目录,此卡在BMC界面对物理盘只有定位的操作。

2、配置RAID0

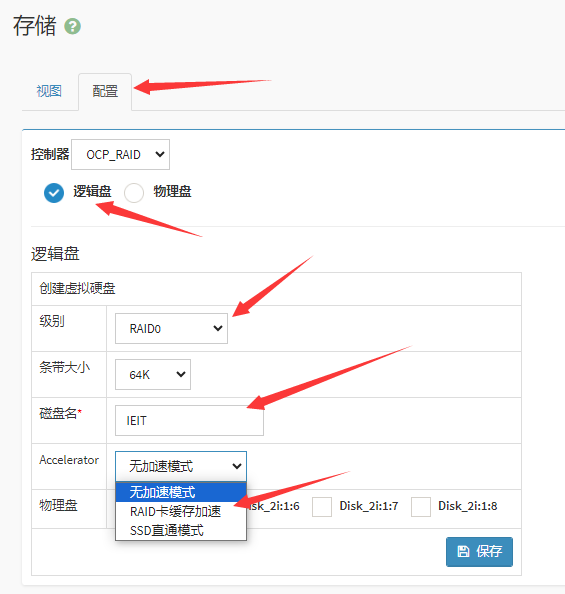

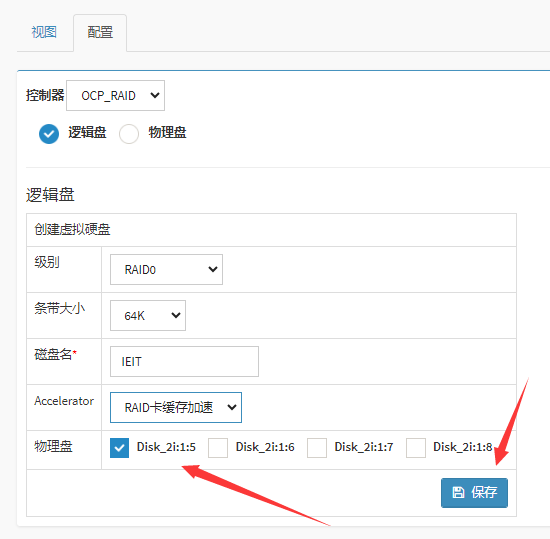

(1)配置目录下选择逻辑盘,级别选择RAID0,磁盘名带*号是必填项,不然最后无法保存成功,Accelerator建议选择RAID卡缓存加速,启用RAID卡缓存,硬盘读写速率会有所提高。物理盘此处举例选择disk5单块盘RAID0,然后点击保存生效。

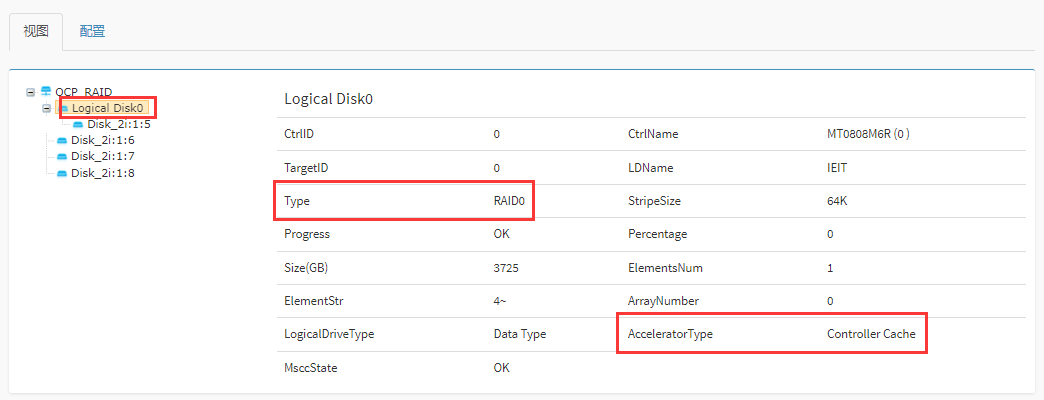

(2)选择视图目录,打开Logical Disk0查看阵列RAID0,其中disk5是成员盘,State是OK则配置成功。

3、配置RAID1

(1)选择逻辑盘,级别RAID1,最少需要两块盘,磁盘名是必选项,举例物理盘勾选disk6和disk7点击保存生效。

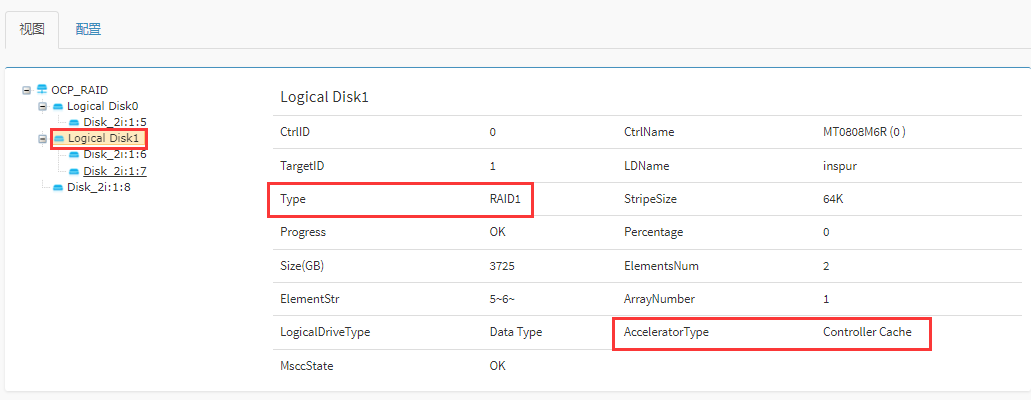

(2)选择视图目录,打开Logical Disk1查看阵列RAID1,其中disk6和7是成员盘,State是OK则配置成功。

4、配置RAID5

(1)选择逻辑盘,级别RAID5,最少需要三块盘,磁盘名是必选项,举例物理盘勾选disk6、7、8点击保存生效。

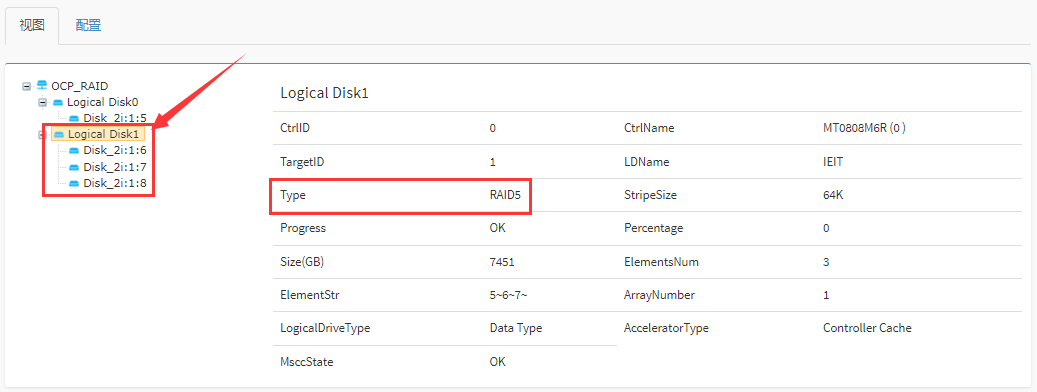

(2)选择视图目录,打开Logical Disk1查看阵列RAID5,其中disk6/7/8是成员盘,State是OK则配置成功。



三、删除阵列

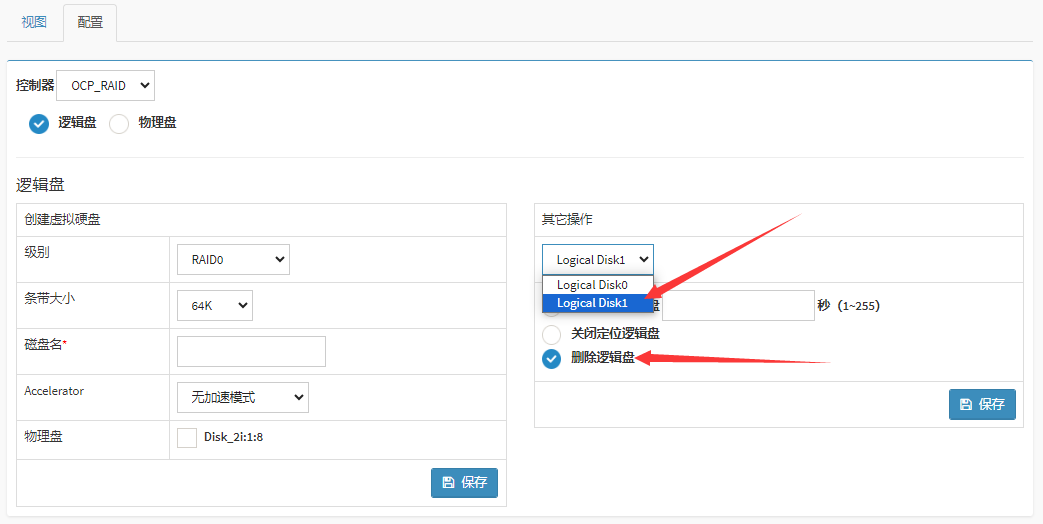

(1)删除阵列:配置目录下选择逻辑盘,举例删除logical disk1,点保存生效,然后到视图目录下查看disk6、7两块硬盘变为未配置的单盘。
